zuletzt bearbeitet am 10.10.02
BOSCH Tester KTS 500

















Suchen Sie einen Motortester oder Diagnosegeräte für Ihre Werkstatt?
Hier kommen Sie schnell an Infos über die Geräte von

BAERBOSCHHERMANN
SUNShenzhenGutmann
GrundigSiemensAVL
Autodiagnos




Seitenanfang

Geräte und Hersteller

OBD






BEAR  Pace 400
Eichstaedt-elektronik

BEAR  amico 2000
Eichstaedt-elektronik

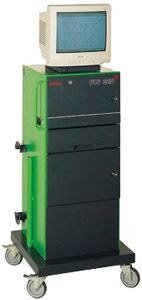

BOSCH  FIS 215
BOSCH

BOSCH  KTS 500
BOSCH

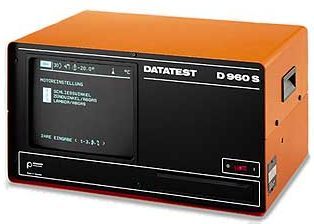

HERMANN / PIERBURG  D960S
avlditest

HERMANN / PIERBURG  HMS 990
avlditest
Die Vielzahl der angebotenen Geräte macht die Auswahl schwer.

Ausschlaggebend ist natürlich, für welchen Zweck Sie das Gerät anschaffen. Die folgende Checkliste für Diagnosegeräte kann bei der Entscheidung helfen:
  • ortsfestes Gerät oder mobiler Einsatz


  • nur Ottomotoren oder auch Dieselmotore


  • Zubehör Hardware


  • Software, Softwareupdates


  • Anzeige mit Textdarstellung oder auch mit Grafik


  • Gerät als Speicheroszilloskop nutzbar?


  • Welche Messbereiche stellt das Multimeter zur Verfügung?


  • Drucker bereits im System integriert oder Drucker anschließbar?


  • Prüfmöglichkeiten am Motor?


  • Fehlerspeicherauslese / - löschen ?


  • Adaptionswerte in Steuergeräten ändern?


  • CAN- Bus- Fähigkeit?


  • OBD / OBD-II Fähigkeiten


  • System erweiterbar (Fahrwerk, Getriebe, Klimaanlage, AU, ...


  • Software erweiterbar auf Ersatzteilkatalog, Preiskalkulation?, ...


  • Preis Anschaffung, laufende Kosten (Wartung, Verbrauchsmaterialien, Energie, Updates, ...)


  • Platzbedarf


  • Zubehör Sensoren (Temperatur, Drehzahl, Druck,...)


  • Stellgliedtests möglich?


  • Handhabung des Geräts?


  • welche Zündanlagen sind prüfbar?


  • Digitalmultimeter mit Stromzange vorhanden?


  • Ist das Gerät im Fz während der Fahrt betriebsfähig?


  • Gibt es einen Flight-Recorder zur Erfassung sporadischer Fehler?


  • Von welchen Herstellern / Fz-Modellen liegen Diagnosedaten vor?


  • Telefonhotline

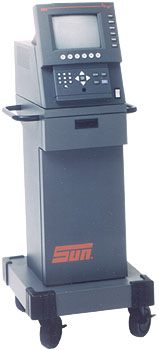

SUN SST 1500
SUN

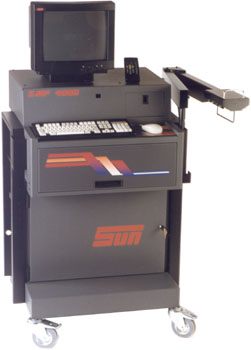

SUN SMP 4000
SUN


SYSOKEAN, HY-222L

SYSOKEAN, connectors and cables
Shenzhen ShanSanYuan Electronic Co., Ltd.



gutmann-messtechnik
Gutmann-Messtechnik
Hier als Beispiel die Produktbeschreibung des BEAR amico 2000 (siehe Eichstaedt elektronik):

Beschreibung:
Der Amico 2000 ist eine tragbares Motordiagnosegerät mit einem 9.4"-Flüssigkristall-Display (LCD). Über die 3-fache Anzeige erhalten Sie schnell alle benötigten Messwerte aussagekräftig dargestellt.
- analoge Anzeige -> Tendenz
- digitale Anzeige -> genauer Messwert
- graphische Anzeige -> Signalverlauf (Digital-Oszilloskop)

Leistungsmerkmale:
  • Digital-Oszilloskop mit 4 Eingangskanälen
  • Speicherung und Zoom-Funktion der Analysewelle
  • Vorprogrammierte Oszilloskopseiten für die Erstellung von Analysen an Primär- und Sekundärantrieb, DIS, LAMBDA-Sonde, elektronischen Einspritzdüsen, Lichtmaschine
  • Fehlerdiagnose an Bordcomputergeräten für elektronische Einspritzung, Zündung und ABS
  • Lesen der Fehler und der Parameter
  • Fehlerlöschung
  • Stellgliedtest (z.B. Benzinpumpe, Einspritzdüsen, usw.)
  • Parametervorgabe (z.B. CO, Zündverstellung)
  • geführte Fehlerkontrolle und Straßentest
  • Digital-Multimeter (Voltmeter, Ölmeter, Amperemeter)
  • Temperaturmessung über Motoröl-Sonde
  • Druck- und Unterdruckmessung mit Geber
  • Grafische Darstellung der Multimeterfunktionen
  • Serielle Daten- und Ausdrucksübertragung (RS232)
  • Kommunikationsmöglichkeit mit PC-Diagnosestation (BRAVO 2000 / Pace 100/200)
  • Software-Update über serielle Schnittstelle, kein Austausch des Gerätes notwendig
  • Amico 2000 wird in einem praktischen und funktionellen Koffer geliefert


Technische Daten:
  • Stromversorgung 12 VDC
  • Abmaße 280 x 215 x 55 mm
  • Gewicht ca. 1,9 kg
  • 4 Serielle Schnittstellen (RS232)
  • K/L serielle Eingänge
  • 8 Analogeingänge
  • 4 Digitaleingänge
  • 4 Digitalausgang


Lieferumfang:
  • Kabel für Versorgung über Batterie oder Zigarettenanzünder
  • 150°C-Temperaturfühler
  • Druckfühler bis 30 bar
  • digitale Induktionszange
  • kapazitive Zange
  • Messleitungen für Oszilloskop
  • Messleitungen für Multimeter
  • fahrzeugspezifische OBD-Diagnosestecker


Listenpreis: 5.966,11 EURO
Grundig-Instruments, GIDIS
Siemens Kfz-Prueftechnik



AVL discope865_4 AVL
Autodiagnos Autodiagnos
