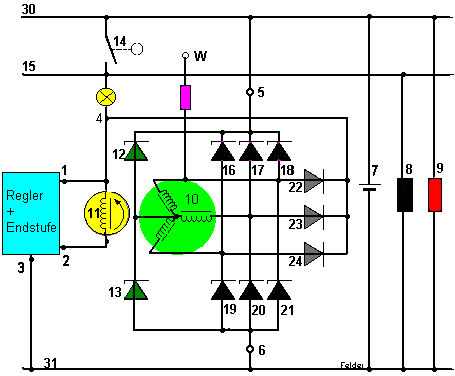

Generatorinnenschaltung


















  1. Regleranschluss D+ (61)
  2. Regleranschluss DF
  3. Regleranschluss D- (Masse 31)
  4. Generatoranschluss D+
  5. Generatoranschluss B+ (30)
  6. Generatoranschluss B- (31)
  7. Akku
  8. Fahrtverbraucher (über Kl 15)
  9. Dauerverbraucher (über Kl 30)
  10. Ständerwicklungen und Ständereisen
  11. Erregerwicklung mit Klauenpolläufer
  12. Zusatzdiode zur besseren Leistungsausbeute
  13. Zusatzdiode zur besseren Leistungsausbeute
  14. ZündStartSchalter
  15. Klemme 15 (geschaltetes +)
  16. PlusLeistungsDiode
  17. PlusLeistungsDiode
  18. PlusLeistungsDiode
  19. MinusLeistungsDiode
  20. MinusLeistungsDiode
  21. MinusLeistungsDiode
  22. Erregerdiode
  23. Erregerdiode
  24. Erregerdiode
31. Kl 31 (Fahrzeugmasse)
W. Kl W (Drehzahlabgriff)
