Prüfungsaufgaben Kraftfahrzeugmechatroniker
Steuer- u. Regeleinrichtungen
Sensoren
zuletzt bearbeitet am 20.02.2006
Autoelektrik (Startseite) Prüfungsaufgaben KraftfahrzeugmechatronikerSteuer- u. RegeleinrichtungenSensorenzuletzt bearbeitet am 20.02.2006 |
|
br>br> |
| Steuer- u. Regeleinrichtungen | Sensoren (1/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
3 |

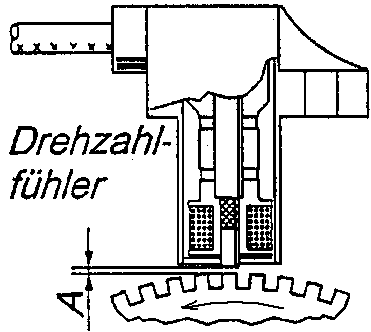

| Nr.:1 | Wenn der Abstandes A um 1mm vergrößert wird, dann wird gleicher Radzahl wird die... |
 | |
| 1 : | ... induzierte Spannung erhöht. |
| 2 : | ... Frequenz des Signals kleiner. |
| 3 : | ... induzierte Spannung verringert. |
| 4 : | ... Frequenz des Signals größer. |
| 5 : | ... Amplitude des Signals wird größer. |
| Steuer- u. Regeleinrichtungen | Sensoren (2/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
1 |

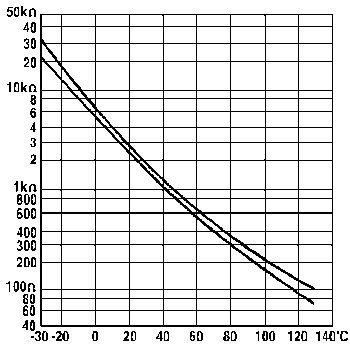

| Nr.:2 | Nach welchem Prinzip arbeitet der Kühlmittel-Temperaturfühler? |
| 1 : | Piezo-Prinzip |
| 2 : | thermoelektrisches Prinzip |
| 3 : | optisches Prinzip |
| 4 : | Prinzip eines NTC |
| 5 : | Prinzip der Strahlungsmessung |
| Steuer- u. Regeleinrichtungen | Sensoren (3/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
1 |

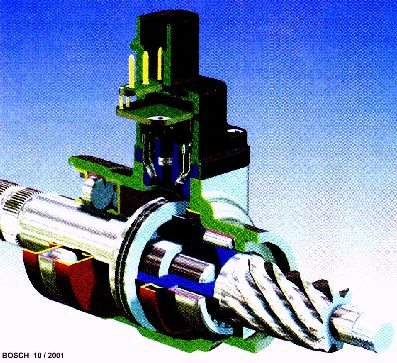

| Nr.:3 | Welche beiden Signale muss dieser Sensor dem Lenkservo-Steuergerät unbedingt liefern? |
 | |
| 1 : | Drehmoment und Drehrichtung |
| 2 : | Drehzahl und Drehmoment |
| 3 : | Drehrichtung und Drehwinkel |
| 4 : | Drehwinkel und Drehbewegung |
| 5 : | Drehbewegung und Drehzahl |
| Steuer- u. Regeleinrichtungen | Sensoren (4/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
3 |
| Nr.:4 | Welche Einzelteile sind zu Bau eines Induktivgebers erforderlich? |
| 1 : | Reed-Kontakt, Gehäuse, Kontaktpins, Permanentmagnet, Eisenkern |
| 2 : | Gehäuse, Schalter, Magnet, Anschlusskontakte, Spule |
| 3 : | Spule, Dauermagnet, Gehäuse, 2-poliger Anschlussstecker, (Magnetfeld-)Leitstück |
| 4 : | Anschlüsse, Kondensator, Gehäuse, elektrisches Feld, Relais |
| 5 : | Eisenkern, Gehäuse, Kontakte, Schließer, Diode |
| Steuer- u. Regeleinrichtungen | Sensoren (5/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
3 |
| Nr.:5 | Folgende Bauteile im Kfz erzeugen eine elektrische Spannung: |
| 1 : | ... Akku, Generator, NTC-Sensoren. |
| 2 : | ... (Spannungssprung-)Lambdasonde, Hallgeber, Abstandsradar. |
| 3 : | ... Piezoelemente, Induktivgeber, Generator. |
| 4 : | ... Fotodiode, Beschleunigungssensor, ABS-Fühler. |
| 5 : | ... Zündspule, Temperaturfühler, Endstufentransistoren. |
| Steuer- u. Regeleinrichtungen | Sensoren (6/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |

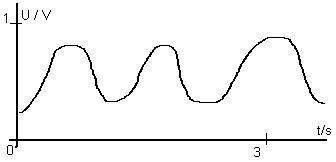

| Nr.:6 | An welchem Sensorausgang kann man während der Fahrt ein solches Spannungssignal beobachten? |
 | |
| 1 : | ABS-Radsensor |
| 2 : | Lambdasonde |
| 3 : | Kurbelwellendrehzahlfühler |
| 4 : | Motortemperaturfühler |
| 5 : | Klopfsensor |
| Steuer- u. Regeleinrichtungen | Sensoren (7/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
3 |

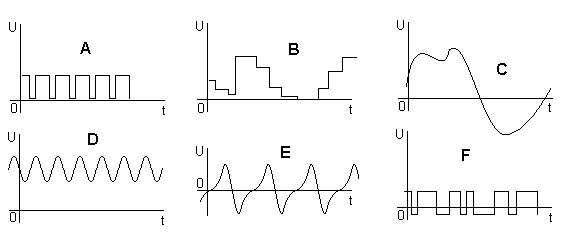

| Nr.:7 | Welche der abgebildeten Sensorsignale sind binär und periodisch? |
 | |
| 1 : | A und B |
| 2 : | A, D, E |
| 3 : | nur A |
| 4 : | A, B , D, E |
| 5 : | A und F |
| Steuer- u. Regeleinrichtungen | Sensoren (8/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
3 |
| Nr.:8 | Dieses Schaltsymbol bedeutet : |
 | |
| 1 : | allgemeiner Widerstand. |
| 2 : | temperaturabhängiger Widerstand. |
| 3 : | einstellbarer Widerstand. |
| 4 : | Parallelwiderstand. |
| 5 : | Lichtabhängiger Widerstand. |
| Steuer- u. Regeleinrichtungen | Sensoren (9/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |
| Nr.:9 | Der abgebildete Sensor ... |
 | |
| 1 : | ... ist ein Induktivgeber, worauf die drei Anschlusspins des Steckers hinweisen. |
| 2 : | ... ist ein Hallgeber und tatset die Nockenwelle ab. |
| 3 : | ... ist im Prinzip ein Piezoelement, wie man am Signalbild erkennen kann. |
| 4 : | ... erzeugt eine Spannung, die über Pin 3 ans Steuergerät abgegeben wird. |
| 5 : | ... kann nur bei Drehzahlen messen, die größer sind als etwa 100/min. |
| Steuer- u. Regeleinrichtungen | Sensoren (10/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
4 |
| Nr.:10 | Nach welchen verschiedenen Verfahren wird bei den verschiedenen Motoren die Motorlast erfasst? |
| 1 : | Turboladerdrehzahl, Öffnungszeit des Einspritzventils, Motordrehzahl. |
| 2 : | Luftmengenmesser, Saugrohrdruck, Turboladerdrehzahl. |
| 3 : | Saugrohrdruck, Turboladerdrehzahl, Öffnungszeit des Einspritzventils. |
| 4 : | Drosselklappenstellung, Luftmassenmesser, Saugrohrdruck. |
| 5 : | Öffnungszeit des Einspritzventils, Motordrehzahl, Drosselkappenstellung. |
| Steuer- u. Regeleinrichtungen | Sensoren (11/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
4 |
| Nr.:11 | Der abgebildete Sensor ... |
| |
| 1 : | ... erzeugt ein Signal, an dem das Steuergerät auch Rechts-/Linkslauf der Zahnscheibe erkennen kann. |
| 2 : | ... erzeugt eine Wechselspannung, deren Höhe vom Steuergerät ausgewertet wird. |
| 3 : | ... wandelt die eingeleitete Gleichspannung vom Steuergerät in ein Wechselspannungssignal um. |
| 4 : | ... erzeugt ein Signal, dessen Frequenz vom Steuergerät ausgewertet wird. |
| 5 : | ... gibt an das Steuergerät bereits ab sehr kleiner Drehzahl ein auswertbares Signal ab. |
| Steuer- u. Regeleinrichtungen | Sensoren (12/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |

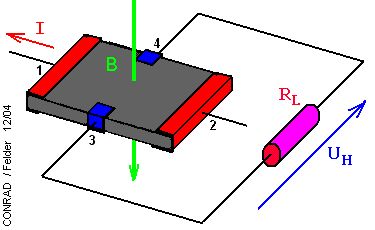

| Nr.:12 | Welche Wirkung nutzt dieser Sensor aus? |
 | |
| 1 : | Der Strom I wird durch das Magnetfeld gleichmäßig an die beiden Ränder (3 u. 4) des Sensors abgedrängt. |
| 2 : | auf bewegte elektrische Ladungen wirkt in einem Magnetfeld eine Ablenkkraft. |
| 3 : | Presst man die graue Scheibe, so entsteht zwischen den Punkten 3 u. 4 eine Spannung. |
| 4 : | Beleuchtet mandie stromdurchflossene Scheibe (grau), so fließt durch den Lastwiderstand (RL) ein Strom. |
| 5 : | Bringt man die graue Sensorscheibe in ein Magnetfeld, so ändert sich der Widerstand RL. |
| Steuer- u. Regeleinrichtungen | Sensoren (13/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
1 |
| Nr.:13 | Welche Behauptung passt zur Abbildung? |
 | |
| 1 : | Der Anschluss 1 kann kein Signalausgang sein. |
| 2 : | Es handelt sich hier um eine Kombination aus Drosselklappenpoti und Drosselklappenschalter. |
| 3 : | Dieser Sensor wird durch Handkraft betätigt. |
| 4 : | Dieser Sensor liefert keine binären Signale. |
| 5 : | Dieser Sensor hat vier Sensorausgänge. |
| Steuer- u. Regeleinrichtungen | Sensoren (14/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
5 |
| Nr.:14 | Welches Sensorprinzip ist hier dargestellt? |
| |
| 1 : | magenetoresistver Effekt |
| 2 : | Induktion |
| 3 : | Piezo-Effekt |
| 4 : | thermoelektrische Effekt |
| 5 : | Halleffekt |
| Steuer- u. Regeleinrichtungen | Sensoren (15/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
1 |
| Nr.:15 | Die Ausgänge dieses Sensors liegen auf den Pins ... |
| |
| 1 : | ... 5, 2 und 4. |
| 2 : | ... 2, 3 und 4. |
| 3 : | ... 3, 4 und 5. |
| 4 : | ... 4, 5 und 1. |
| 5 : | ... 1, 2 und 3. |
| Steuer- u. Regeleinrichtungen | Sensoren (16/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
5 |
| Nr.:16 | Welches elektrische Bauteil erzeugt eine elektrische Spannung, wenn es auf Druck beansprucht wird? |
| 1 : | Fotoelement |
| 2 : | Thermoelement |
| 3 : | Induktivgeber |
| 4 : | Galvanisches Element |
| 5 : | Piezo-Element |
| Steuer- u. Regeleinrichtungen | Sensoren (17/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |
| Nr.:17 | Die erzwugt Induktionsspannung U ist um so größer, je ... |
 | |
| 1 : | ... größer B, N, L und v sind. |
| 2 : | ... größer B, v und N sind und je kleiner L ist. |
| 3 : | ... größer B und v und je kleiner N und L sind. |
| 4 : | ... kleiner B, N, L,und v sind. |
| 5 : | ... kleiner L und N und je größer B und v sind. |
| Steuer- u. Regeleinrichtungen | Sensoren (18/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
3 |
| Nr.:18 | Wenn die Spannungssprung-Lambdasonde dem Steuergerät ein Spannungssignal von 0,7V liefert, dann wird das Steuergerät ... |
| 1 : | ... die Einspritzzeiten so lassen wie sie sind, da das Gemisch gerade Lambda=1 hat. |
| 2 : | ... die Einspritzzeiten verlängern, da das Gemisch zu mager ist. |
| 3 : | ... die Einspritzzeiten verkürzen, da das Gemisch zu fett ist. |
| 4 : | ... auf Notlauf schalten, da ein unplausibles Signal vorliegt. |
| 5 : | ... die Drossleklappe etwas mehr schließen, damit der Motor weniger Luft ansaugt. |
| Steuer- u. Regeleinrichtungen | Sensoren (19/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
4 |
| Nr.:19 | Wie viele Sensorsignale in der Abbildung zeigen eine Wechselspannung? |
| |
| 1 : | 1 |
| 2 : | 4 |
| 3 : | 3 |
| 4 : | 2 |
| 5 : | 5 |
| Steuer- u. Regeleinrichtungen | Sensoren (20/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
5 |
| Nr.:20 | Nach welchen verschiedenen Verfahren können Motordrehzahl (Normalbetrieb und Service) erfasst werden? |
| 1 : | optische Drehzahlerfassung mit Markierung auf Schwungscheibe, Hallgeber im Zündverteiler, Fahrpedalgeber, Motorgeräuschanalyse . |
| 2 : | Lichtschrankengeber im Zündverteiler, Saugrohr-Druckfühler, Lambdasondensignal, Nadelbewegungsfühler. |
| 3 : | Hallgeber an Kurbelwelle, Drosselklappenpoti, Induktivgeber im Zündverteiler, Klopfsensor. |
| 4 : | Induktivgeber an Kurbelwelle, Ionenstrommessung im Brennraum, Zylinderdrucksensor, Luftmassenmesser |
| 5 : | Klemmgeber an Dieselhochdruckleitung, Hallgeber an Kurbelwelle, Induktivgeber im Zündverteiler, Generatorsignal (Kl.W). |
| Steuer- u. Regeleinrichtungen | Sensoren (21/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
3 |
| Nr.:21 | Welches Symbol ist das Schaltzeichen eines Hallgenerators? |
 | |
| 1 : | A |
| 2 : | B |
| 3 : | C |
| 4 : | D |
| 5 : | E |
| Steuer- u. Regeleinrichtungen | Sensoren (22/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
1 |
| Nr.:22 | Sensoren sind um so intelligenter, je weiter sie das ursprüngliche Signal selbst aufbereiten, bevor sie es zum Steuergerät senden. In welcher Antwort sind die Sensoren von DUMM nach INTELLIGGENT richtig sortiert? |
| 1 : | Temperaturfühler, Hallgeber im Zündverteiler, Reifendrucksensor |
| 2 : | Klopfsensor, ACC-Abstandssensor, Drosselklappenpoti |
| 3 : | Kupplungspedalschalter, US-Einparkhilfssensor, Kurbelwellendrehzahlfühler |
| 4 : | Luftmassenmesser, Saugrohrdrucksensor, Tankgeber |
| 5 : | Drehratensensor (ESP), Lambdasonde, ABS-Radsensor |
| Steuer- u. Regeleinrichtungen | Sensoren (23/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
4 |
| Nr.:23 | Welche Behauptung passt zu der Abbildung? |
 | |
| 1 : | Jeder Hallgeber liefert an das Steuergerät ein sinusähnliches Spannungssignal. |
| 2 : | Hauptzweck des zweiten Gebers ist es, den ersten zu kontrollieren. |
| 3 : | Hallgeber 2 gibt ein Signal mit der doppelten Frequenz ans Steuergerät. |
| 4 : | Durch die versetzte Anordnung der beiden Hallgeber kann man sowohl Drehzahl als auch Drehrichtung des Geberrades bestimmen. |
| 5 : | Bei einem 6-polpaarigen Geberrad erzeugt jeder Hallgeber pro Geberradumdrehung ein Signal mit 12 Perioden. |
| Steuer- u. Regeleinrichtungen | Sensoren (24/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
4 |
| Nr.:24 | Wie viele Sensorsignale in der Abbildung sind digital? |
| |
| 1 : | 1 |
| 2 : | 2 |
| 3 : | 4 |
| 4 : | 3 |
| 5 : | 5 |
| Steuer- u. Regeleinrichtungen | Sensoren (25/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
4 |
| Nr.:25 | In welcher Antwort sind ausschließlich Sensoren aufgezählt, die auch ohne eine eigene Spannungsversorgung arbeiten können? |
| 1 : | Induktivgeber, Drosselklappensensor, NTC-Fühler, Spanungssprung-Lambdasonde |
| 2 : | Drucksensor, Luftmassenmeser, Abstandsradar, Temperaturfühler |
| 3 : | Pedalwertgeber, n-/OT-Geber, Hallgeber, ABS-Radsensoren |
| 4 : | Klopfsensor, Drehratensensor, Ultraschallsensoren, Beschleunigungssensor |
| 5 : | Regensensor, Nadelbewegungsfühler, Ölsensor, Reifendrucksensor |
| Steuer- u. Regeleinrichtungen | Sensoren (26/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
5 |

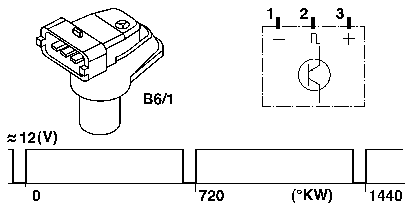

| Nr.:26 | Der abgebildete Sensor erzeugt ein Signal pro... |
| |
| 1 : | ... halber Verteilerwellenumdrehung. |
| 2 : | ... Kurbelwellenumdrehung. |
| 3 : | ... halber Kurbelwellenumdrehung.. |
| 4 : | ... halber Nockenwellenumdrehung. |
| 5 : | ... Nockenwellenumdrehung. |
| Steuer- u. Regeleinrichtungen | Sensoren (27/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
1 |

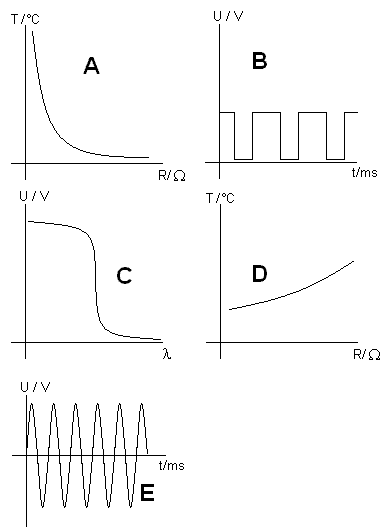

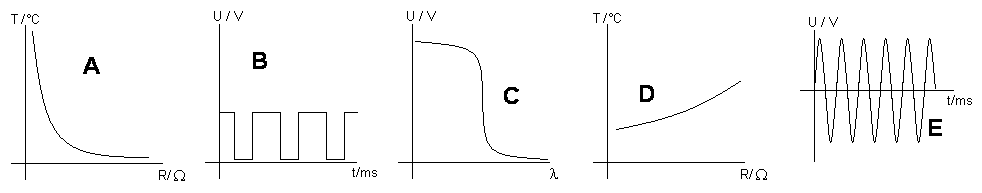

| Nr.:27 | Welche Zuordnung ist richtig? |
 | |
| 1 : | Kennlinie D: PTC-Widerstand, Kennlinie C: Lambdasonde, Kennlinie B: Hallgeber |
| 2 : | Kennlinie C: NTC-Widerstand, Kennlinie D: PTC-Widerstand, Kennlinie E: Induktivgeber |
| 3 : | Kennlinie E: Induktivgeber, Kennlinie D: Lambdasonde, Kennlinie A: NTC-Widerstand |
| 4 : | Kennlinie A: PTC-Widerstand, Kennlinie E: Hallgeber, Kennlinie B: Induktivgeber |
| 5 : | Kennlinie B: Lambdasonde, Kennlinie E: Hallgeber, Kennlinie D: Induktivgeber |
| Steuer- u. Regeleinrichtungen | Sensoren (28/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
4 |
| Nr.:28 | Das Wirkprinzip der abgebildeten Komponente beruht auf dem ... |
 | |
| 1 : | ... Induktionsprinzip. |
| 2 : | ... Halleffekt. |
| 3 : | ... thermoelektrischen Effekt. |
| 4 : | ... Piezoeffekt. |
| 5 : | ... Dynamoeffekt. |
| Steuer- u. Regeleinrichtungen | Sensoren (29/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |
| Nr.:29 | In welcher Antwort sind die Signalbilder den zugehörigen Sensoren richtigen zugeordnet? |
 | |
| 1 : | A:Zener-Diode, B:Hall-Geber, C:Lambdasonde, D:Temperaturfühler, E:ABS-Sensor |
| 2 : | A:NTC, B:Reed-Kontakt, C:Lambdasonde (Spannungssprung), D:PTC-Widerstand, E:Induktivgeber |
| 3 : | A:Temperaturfühler, B:Zeitrelais, C:Breitband-Lambdasonde, D:Metalldrahtwiderstand, E:Drehzahlfühler |
| 4 : | A:NTC, B:Nockenwellenfühler, C:Lambdasonde, D:Widerstands-Lambdasonde, E:Fahrpedalgeber |
| 5 : | A:Halbleiter-Temperaturfühler, B:Hall-Sensor, C:Nach-Kat-Sonde, D:PTC-Widerstand, E:Lenkwinkelsensor |
| Steuer- u. Regeleinrichtungen | Sensoren (30/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |

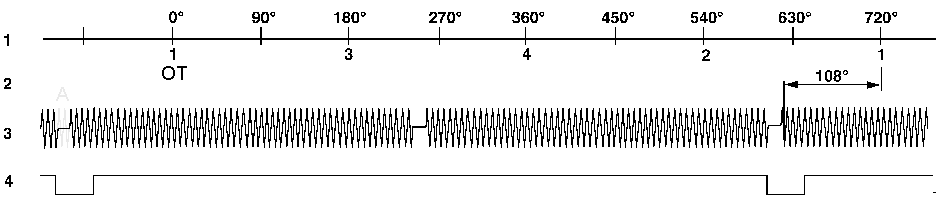

| Nr.:30 | Welche Behauptung stimmt mit der Abbildung überein? |
 | |
| 1 : | Die Bezugsmarke liegt genau bei 262° Kurbelwellenwinkel nach OT. |
| 2 : | Der Induktivgeber liefert durchschnittlich 1 Signal bei einer KW-Drehung von etwa 6°. |
| 3 : | Das Signal 4 wird erzeugt von einem Hallgeber, der eine Marke auf der Schwungscheibe abtastet. |
| 4 : | Signal 3 ist für das Steuergerät eindeutiger als Signal 4, dafür aber ungenauer. |
| 5 : | Die Bezugsmarke auf dem Kurbelwellengeberrad wird gebildet durch eine 3-Zahn-breite Lücke. |
| Steuer- u. Regeleinrichtungen | Sensoren (31/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
1 |
| Nr.:31 | In welcher Antwort sind ausschließlich Sensoren aufgezählt, die unbedingt eine eigene Spannungsversorgung benötigen, um arbeiten zu können? |
| 1 : | Drehratensensor, Ultraschallsensoren, Abstandsradar, Beschleunigungssensor |
| 2 : | Drucksensor, Luftmassenmeser, Klopfsensor, Temperaturfühler |
| 3 : | Pedalwertgeber, n-/OT-Geber, Hallgeber, ABS-Radsensoren |
| 4 : | Induktivgeber, Drosselklappensensor, NTC-Fühler, Regensensor |
| 5 : | Spanungssprung-Lambdasonde, Nadelbewegungsfühler, Ölsensor, Reifendrucksensor |
| Steuer- u. Regeleinrichtungen | Sensoren (32/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
5 |

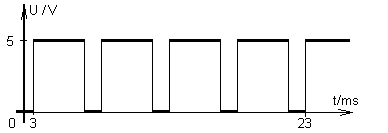

| Nr.:32 | Welche Spannung zeigt ein Analogmultimeter an, mit dem man dieses Rechtecksignal misst? |
 | |
| 1 : | 3V |
| 2 : | 3,5V |
| 3 : | 5V |
| 4 : | 4,5V |
| 5 : | 4V |
| Steuer- u. Regeleinrichtungen | Sensoren (33/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |
| Nr.:33 | In welcher Antwort sind die Symbole den zugehörigen Sensoren richtigen zugeordnet? |
 | |
| 1 : | A:Temperaturfühler, B:Induktivgeber, C:Lambdasonde, D:Klopfsensor, E:Potentiometer |
| 2 : | A:Induktivgeber, B:Lambdasonde, C:Klopfsensor, D:Potentiometer, E:Temperaturfühler |
| 3 : | A:Potentiometer, B:Temperaturfühler, C:Induktivgeber, D:Lambdasonde, E:Klopfsensor |
| 4 : | A:Klopfsensor, B:Potentiometer, C:Temperaturfühler, D:Induktivgeber, E:Lambdasonde |
| 5 : | A:Lambdasonde, B:Klopfsensor, C:Potentiometer, D:Temperaturfühler, E:Induktivgeber |
| Steuer- u. Regeleinrichtungen | Sensoren (34/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
5 |
| Nr.:34 | Wieviel mal größer ist der Widerstandswert des Temperaturfühlers bei -20°C als bei 120°C? |
 | |
| 1 : | kanpp 100 mal. |
| 2 : | etwa 1500 mal. |
| 3 : | ca. 15 mal. |
| 4 : | annähernd 66 mal. |
| 5 : | ungefähr 150 mal. |
| Steuer- u. Regeleinrichtungen | Sensoren (35/35 Aufgaben) | Inhaltsverzeichnis | Lösungstabelle
2 |
| Nr.:35 | Drehbewegungen lassen sich sowohl mit Induktivgebern als auch mit Hallsensoren erfassen. Welchen Vorteil bieten Hallsensoren gegenüber Induktivgebern? |
| 1 : | Hallgeber sind schneller als Induktivgeber und können einen größeren Drehzahlbereich erfassen. |
| 2 : | Hallgeber liefern ein beinahe rechteckiges Signal und sie können auch bei sehr niedrigen Drehzahlen eingesetzt werden. |
| 3 : | Hallgeber sind billiger und unempfindlicher gegen Verschmutzung |
| 4 : | Die Signalspannung des Hallgebers ist größer und nicht so stark von der Drehzahl abhängig wie die des Induktivgebers. |
| 5 : | Hallgeber sind nicht so temperaturempfindlich und haben weniger Anschlussleitungen als Induktivgeber. |
Lösungen | |||||||||||||||||||||||||||||||||||||||
| Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös | Nr | Lös |
| 1 | 3 | 2 | 1 | 3 | 1 | 4 | 3 | 5 | 3 | 6 | 2 | 7 | 3 | 8 | 3 | 9 | 2 | 10 | 4 | 11 | 4 | 12 | 2 | 13 | 1 | 14 | 5 | 15 | 1 | 16 | 5 | 17 | 2 | 18 | 3 | 19 | 4 | 20 | 5 |
| 21 | 3 | 22 | 1 | 23 | 4 | 24 | 4 | 25 | 4 | 26 | 5 | 27 | 1 | 28 | 4 | 29 | 2 | 30 | 2 | 31 | 1 | 32 | 5 | 33 | 2 | 34 | 5 | 35 | 2 | 36 | 37 | 38 | 39 | 40 | |||||
