Prüfungsaufgaben Kraftfahrzeugmechatroniker


Komfort- u. Sicherheitssysteme

Scheibenheber-wischer Sitz- Spiegleverstellung

zuletzt bearbeitet am 20.02.2006

















Aufgaben


br>br>
Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (1/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:1

Welche Art von Elektromotor wird üblicherweise für die Sitz- / Spiegelverstellung verwendet?

1 : permanenterregter Kleinmotor

2 : Reihenschlussmotor

3 : Nebenschlussmotor

4 : Wechselstrommotor

5 : Schrittmotor



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (2/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:2

Wodurch werden die die beiden Geschwindigkeitsstufen von Wischerblätter erreicht?

1 : durch ein 2-Gang-Getriebe.

2 : Durch Vorschalten / Kurzschließen eines Widerstands.

3 : Durch Ansteuerung des Motors mit 2 verschiedenen Spannungen.

4 : Durch 2 verschiedene Ankerwicklungen und drei Kohlebürsten auf dem Kollektor.

5 : durch eine elektronische Steuerung.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (3/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:3

Bei eingeschaltem Intervallbetrieb läuft der Motor ...

1 : ... mit der durch R eingestellten Geschwindigkeit

2 : ... in der 2. Geschwindigkeitsstufe

3 : ... in der 3. Geschwindigkeitsstufe

4 : ... in der 1. Geschwindigkeitsstufe

5 : ... mit einer Geschwindigkeit, die von der Fahrzueggeschwindigkeit abhängt.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (4/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:4

Eine Sitzverstellung mit Memoryfunktion vefügt garantiert über:

1 : Abrufmöglichkeit für Wunschposition, Steuergerät, eigene Spannungsquelle, Notlauffähigkeit, Anschluss an das CAN

2 : Verstellmotore, Positionssensoren, Abrufmöglichkeit für Wunschposition, Steuergerät, eigene Spannungsquelle

3 : Positionssensoren, Abrufmöglichkeit für Wunschposition, Steuergerät, Positionskorrekturregelung, Fehlerspeicher

4 : Speicher für Wunschpositionen, Verstellmotore, Positionssensoren, Abrufmöglichkeit für Wunschposition, Steuergerät

5 : Steuergerät, zusätzliche Handverstellung, Fehlerspeicher, Anschluss an das CAN, Speicher für Wunschpositionen



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (5/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

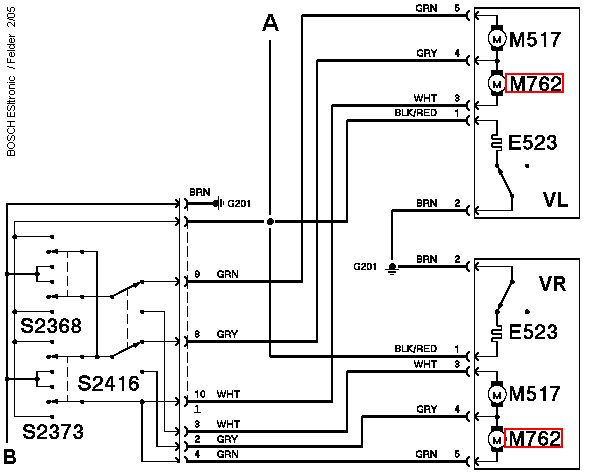

Nr.:5

Um den Beifahrerspiegel mit dem Stellmotor M762 in der Höhe zu verstellen, muss ...

1 : ... an B 12V Spannung liegen, S2416 nicht betätigt sein und S2368 betätigt werden.

2 : ... an B 12V Spannung liegen, S2416 nicht betätigt sein und S2373 betätigt werden.

3 : ... an A 12V Spannung liegen, S2416 betätigt werden und S2373 betätigt werden.

4 : ... an A 12V Spannung liegen, S2416 nicht betätigt sein und S2373 betätigt werden.

5 : ... an A 12V Spannung liegen, S2416 nicht betätigt sein und S2368 betätigt werden.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (6/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

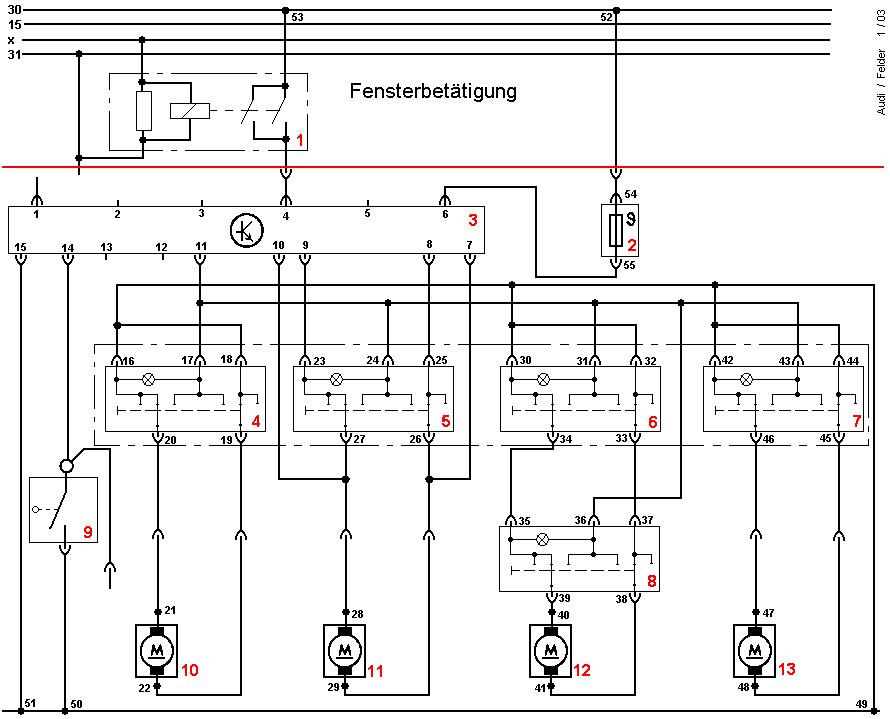

Nr.:6

Welche Aussage passt zu diesem Fensterhebeschaltplan?

1 : Die Fenster lassen sich nur bei Zündung EIN betätigen.

2 : Das Fahrzeug hat 5 elektrisch betätigte Fenster.

3 : Jedes Fenster ist vom entsprechenden Sitz aus zu betätigen.

4 : Alle Fenster können auch vom Steuergerät geschlossen werden.

5 : Das Fahrzeug hat 4 Fenster, die jeweils elektrisch betätigt werden können. Für 1 Fenster gibt es 2 Betätigungsschalter.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (7/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:7

Die Spiegelverstellung wird oft von einem zentralen Tüsteuermodul organisiert. Welche anderen Aufgaben kann dieses Steuergerät sonst noch übernehmen?

1 : Fensterheber, Zentralverriegelung, Zuzieh- und Öffnungshilfen, Radioprogrammierung

2 : Zentralverriegelung, Fensterheber, Steuerung der Türsicherungsleuchten, Zuzieh- und Öffnungshilfen

3 : Zentralverriegelung, Zuzieh- und Öffnungshilfen, Airbagauslösung, abblendbare Spiegelgläser

4 : Zuzieh- und Öffnungshilfen, Tempomatfunktion , abblendbare Spiegelgläser, Zentralverriegelung

5 : Klimaanlagensteuerung, abblendbare Spiegelgläser, Zentralverriegelung, Fensterheber



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (8/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:8

Welche Sensoren können für den Einklemmschutz bei den Fensterhebern verwendet werden?

1 : Akkuklemmenspannungerfassung, Ultraschallsensoren, Lichtschranke

2 : Motorstromerfassung, Motordrehzahlerfassung, Akkuklemmenspannungerfassung

3 : Motordrehzahlerfassung, Akkuklemmenspannungerfassung, Ultraschallsensoren

4 : Lichtschranke, Motorstromerfassung, Motordrehzahlerfassung

5 : Ultraschallsensoren, Lichtschranke, Motorstromerfassung



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (9/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

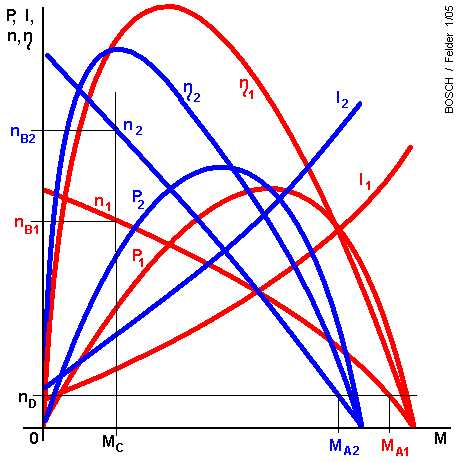

Nr.:9

Welche Aussage zu diesem Diagramm (Elektromotor bei 2 verschiedenen Leistungsstufen) ist richtig?

1 : Der größte Strom fließt genau dann, wenn die Drehzahl null ist.

2 : Die Stromkennlinie ist da Null, wo das Drehmoment Null beträgt.

3 : Maximale Leistung und maximaler Wirkungsgrad liegen bei dem selben Drehmoment.

4 : Je größer das Drehmoment, desto größrer die Drehzahl.

5 : Bei maximalem Drehmoment ist die Drehzahl, der Strom und der Wirkungsgrad jeweils Null.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (10/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:10

Welche Art von Elektromotoren wird im Allgemeinen für Scheibenheber verwendet?

1 : Käfigläufer-Drehstrommotore

2 : bürstenlose Gleichstrommotoren

3 : Schrittmotore

4 : permanenterregte Gleichstrommotoren mit Kollektor

5 : Reihenschlussmotore



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (11/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

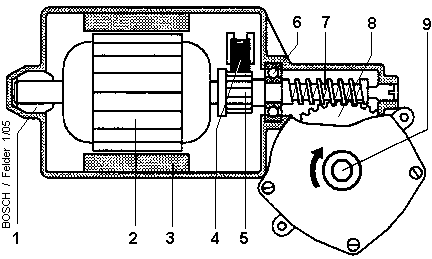

Nr.:11

In welcher Antwort sind die Komponenten richtig benannt?

1 : 4:Kohlebürste, 2:Rotor, 8:Schneckenrad, 3:Erregerwicklung

2 : 2:Rotor, 7:Antriebswelle, 3:Ständerwicklung, 6:Rollenlager

3 : 3:Ständerwicklung, 6:Rollenlager, 9:Ausgangswelle, 5:Schleifring

4 : 9:Ausgangswelle, 5:Schleifring, 1:Wälzlager, 4:Kohlebürste

5 : 1:Gleitlager, 5:Kollektor, 2:Rotor, 7:Schnecke



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (12/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:12

Für die Untersetzung der Drehzahl zwischen Motor und Wischerwelle dient meist ein ...

1 : ... schrägverzahntes Strinradgetriebe

2 : ... Ausgleichsgetriebe

3 : ... Planetengetriebe

4 : ... Kegelradgetriebe

5 : ... Schneckengetriebe



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (13/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

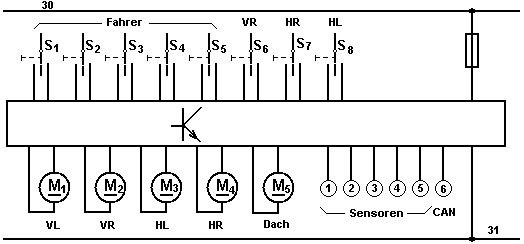

Nr.:13

Zu dem dargestellten Plan gilt folgende Aussage:

1 : Jeder Passagier hat Betätigungseinrichtungen für alle Scheiben im Fahrzeug.

2 : Nur der Fahrer kann von seinem Platz aus alle Scheiben bedienen.

3 : Auch ohne Kenntnisse der Software kann man behaupten, dass die Scheiben auch bei abgezogenem Schlüssel zu betätigen sind.

4 : Der Schalter 2 hat vermutlich die selbe Wirkung wie die Schalter 6, 7 und 8.

5 : Wenn das Steuergerät defekt ist, lassen sich die Scheiben trotzdem noch schließen.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (14/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:14

Welcher der Motortypen wird für Scheibenwischer verwendet?

1 : 4

2 : 2

3 : 5

4 : 3

5 : 1



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (15/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

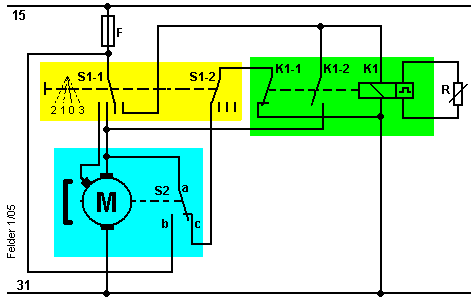

Nr.:15

Der Rücklauf des Scheibenwischers in seine Ruheposition wird nach dem Ausschalten bewirkt durch das Teil:

1 : K1

2 : S1-2

3 : S2

4 : K1-1

5 : S2



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (16/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:16

Steht der Schalter S2 in der eingezeichneten Stellung, ...

1 : ... läuft der Motor mit verminderter Drehzahl weiter bis in die Endstellung.

2 : ... wird der Motor stark abgebremst oder er steht bereits oder er läuft gerade eben an.

3 : ... arbeitet der Wischer in Geschwindigkeitsstufe 1.

4 : ... wurde der Intervallbetrieb gewählt.

5 : ... so befindet sich der Wischer gerade auf seinem Rückweg in die Endposition.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (17/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:17

Für welche Beleuchtungseinrichtung ist eine Reinigungsanlage vorgeschrieben?

1 : kombiniertes Abblend- / Fernlicht mit H4-Lampe

2 : Fernlicht in Projektionstechnik

3 : Nebelscheinwerfer mit H3-Lampe

4 : Zusatzscheinwerfer mit H7-Lampe

5 : Abblendlicht mit Gasentladungslampe



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (18/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:18

Welche Aussage passt zu der Abbildung?

1 : 2 Geschwindigkeiten, Intervallschaltung mit einstellbarer Pause, 2 Bedienelemente, kein Regensensor.

2 : 3 Geschwindigkeiten, Intervallschaltung mit fester Pause, 2 Bedienelemente, Regensensor.

3 : 3 Geschwindigkeiten, Intervallschaltung mit einstellbarer Pause, 2 Bedienelemente, kein Regensensor.

4 : 2 Geschwindigkeiten, Intervallschaltung mit fester Pause, 2 Bedienelemente, Regensensor.

5 : 2 Geschwindigkeiten, Intervallschaltung mit einstellbarer Pause, 3 Bedienelemente, kein Regensensor.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (19/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:19

Wenn bei der dargestellten Anlage nur der Intervallbetrieb nicht mehr funktioniert, ...

1 : ... kann das auch an einem Defekt von S1-2 liegen.

2 : ... muss Schalter S1-2 defekt sein.

3 : ... kann auch K1-1 eine Unterbrechuung haben.

4 : ... muss der Stellwiderstand gegen einen neuen ausgetauscht werden.

5 : ... kann auch ein Masseschluss des Motors vorliegen.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (20/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:20

Das Diagramm eines Scheibenhebermotors mit den Kennlinienfeldern von zwei Leistungsstufen zeigt, dass ...

1 : ... die Leistung bei maximaler Drehzahl ebenfalls maximal ist.

2 : ... die bauen Kennlinien zur stärkeren Leistungsstufe gehören.

3 : ... bei zunehmender Stromstärke die Drehzahl steigt.

4 : ... in den beiden Stufen bei gleichem Drehmoment die Drehzahlen bzw. bei gleicher Drehzahl die Drehmomente unterschiedlich sind.

5 : ... der Wirkungsgrad bei hoher Leistung und hoher Drehzahl kleiner ist als bei kleiner Leistung und gleicher Drehzahl.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (21/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:21

Welche Eigenschaften hat das Getriebe?

1 : Übersetzung etwa 1:15, sich schneidende Wellen, nicht selbsthemmend

2 : Übersetzung etwa 1:30, sich kreuzende Wellen, selbsthemmend

3 : Übersetzung etwa 30:1, sich schneidende Wellen, nicht selbsthemmend

4 : Übersetzung etwa 15:1, gleichachsiges Getriebe, selbsthemmend

5 : Übersetzung etwa 30:1, sich kreuzende Wellen, selbsthemmend



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (22/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:22

Die elektrische Spiegelverstellung für beide Außenspiegel benötigt insgesamt 4 Elektromotore ...

1 : ... und 4 Schließer und 4 Wechsler.

2 : ... und 6 Wechsler.

3 : ... und 4 Doppelwechsler.

4 : ... und 4 Doppelschalter mit je 3 Stellungen.

5 : ... 6 Wechlser.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (23/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:23

Wie wird die Bewegungsrichtung der Sitzverstellung umgekehrt (z.B.: Heben<-> Senken)?

1 : Umkehrgetriebe am Motor

2 : Umpolung der Spannung an den Motorklemmen

3 : Seilzug- oder Koppelstangengetriebe (ähnlich wie beim Scheibenwischer)

4 : Umschalten einer Kupplung durch Elektromagnet

5 : Der Sitz wird in einer entsprechend geformten Kulisse geführt.



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (24/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:24

Für die Positionsrückmeldung in der Sitz- oder Spiegelverstellung kommen folgende Sensoren in Frage:

1 : Hallgeber, Potentiometer

2 : NTC, Hallgeber

3 : NTC, Induktivgeber

4 : Hallgeber, Induktivgeber

5 : Induktivgeber, Potentiometer



Komfort- u. Sicherheitssysteme Scheibenheber-wischer Sitz- Spiegleverstellung   (25/25 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:25

Der Scheibenwischermotor ist ein ...

1 : ... Doppelschlussmotor

2 : ... Reihenschlussmotor

3 : ... Nebenschlussmotor

4 : ... permanenterregter Gleichstrommotor

5 :



Lösungen

NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös
11 24 34 44 54 65 72 84 91 104 115 125 132 142 155 162 175 181 191 204
215 224 232 242 254 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
