Prüfungsaufgaben Kraftfahrzeugmechatroniker

Energieversorgung

Generator

zuletzt bearbeitet am 20.02.2006

Aufgaben

br>br>

Energieversorgung

Generator (1/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:1	Die Z-Diode im Transistorregler eines K1-Generators arbeitet als ...
1 :	Sperrdiode
2 :	Gleichrichter.
3 :	Teil des Sollwertgebers.
4 :	Löschdiode.
5 :	Verstärker.

Energieversorgung

Generator (2/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:2	Über die Schleifringe und Kohlebürsten des Drehstromgenerators wird der ...
1 :	Drehstrom gleichgerichtet.
2 :	Erregerstrom zugeführt.
3 :	Arbeitsstrom geleitet.
4 :	Wechselstrom gleichgerichtet.
5 :	Verbraucherstrom abgenommen.

Energieversorgung

Generator (3/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:3	Um Überspannungen zu vermeiden, müssen selbsterregte Generatoren ...
1 :	... einen Spannungsmesser haben.
2 :	... einen Überspannungsschutz haben.
3 :	... einen Leistungsmesser vorgeschaltet haben.
4 :	... einen Regler haben.
5 :	... fremderregte Diodenanschlüsse besitzen.

Energieversorgung

Generator (4/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:4	Welche der angebotenen Regeln gilt für Drehstrom?

1 :	Wo die Spannung der einen Phase 0 ist, sind die beiden anderen Spannungen entgegengesetzt gleich gross.
2 :	Die Spannung zwischen je zwei Phasen ist doppelt so gross wie die Spannung zwischen einer der Phasen und dem Nullleiter.
3 :	Es gibt Zeitpunkte, an dennen alle drei Spannungen den selben Wert haben.
4 :	Ein Digitalmultimeter zeigt in dem abgebildeten Fall für U1 den Wert 20V AC an.
5 :	Die Phasenverschiebung zwischen den einzelnen Spannungen beträgt 60 Grad.

Energieversorgung

Generator (5/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:5	Welche Aussage ist richtig?

1 :	Durch Teil 2 fließt ein Gleichstrom.
2 :	Teil 8 dient zur Schmierung der Lager.
3 :	Teil 6 ist eine der 6 Leistungsdioden zur Gleichrichtung des Drehstroms.
4 :	Teil 10 hat dieselbe Funktion wie Teil 9.
5 :	An den Teilen 7 wird der Drehstrom entnommen.

Energieversorgung

Generator (6/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:6	Um diese Demonstrationsanlage funktionsfähig zu machen, müssen auf jeden Fall auch folgende Verbindungen hergestellt werden:

1 :	Je einen der Pins 9, 10 und 11 -> einen der Pins 12, 13 und 14, egal wie.
2 :	Pin 23 -> Pin 16 und Pin 24 -> Pin 18
3 :	Pin 25 -> Anschlussleiste 30 und Pin 16 -> Pin 27 und Pin 18 -> Pin 19
4 :	Pin 32 -> Steckerleiste 31 und Pin 28 -> Masse und Pin 19 -> Pin 16
5 :	Pin 24 -> Pin 16 und Pin 23 -> Pin 18

Energieversorgung

Generator (7/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:7	Welche Voraussetzung für den Einbau eines zusätzlichen Stromverbrauchers muss gewährleistet sein?
1 :	Eine genügend große Nennspannung des Generators.
2 :	Eine ausreichende Nennkapazität der Batterie.
3 :	passender Generatorregler und eventuell stärkere Absicherung der Ladeleitung.
4 :	Ein Drehstromgenerator und eine 12 V Batterie.
5 :	Eine ausreichende Generatorleistung und genügend große Leitungsquerschnitte.

Energieversorgung

Generator (8/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

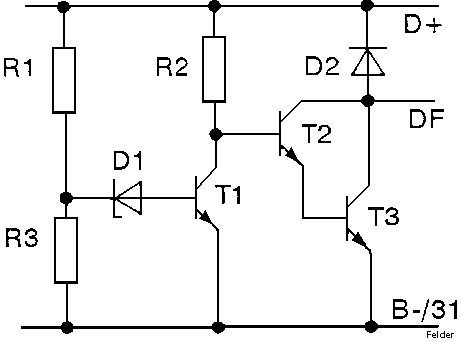

Nr.:8	Welche Aussage über die abgebildete Prinzipschaltung eines elektronischen Reglers ist richtig?

1 :	Die Diode D2 dient zur Temperaturkompensation des Reglers.
2 :	Die Diode D2 verringert die Verlustleistung in der Darlingtonschaltung.
3 :	Die Diode D2 sperrt den Regelstrom von DF nach D+.
4 :	Die Diode D2 macht den Regler präziser.
5 :	Die Diode D2 schützt den Regler vor Überspannungen.

Energieversorgung

Generator (9/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

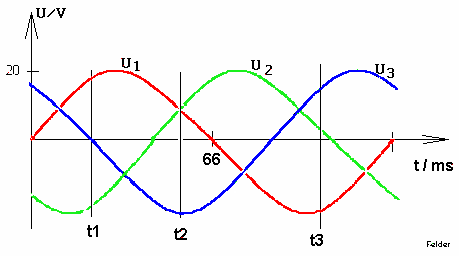

Nr.:9	Das Diagramm zeigt ...

1 :	... den zeitlichen Verlauf der dreiphasigen Spannung eines ungeregelten Gleichstromgenerators.
2 :	... den Effektivwert der drei Spannungen von 20V,
3 :	... die Phasenverschiebung zwischen den 3 Spannungen von jeweils 180 Grad.
4 :	... die Spannung an den drei Ständerwicklungen eines Kfz-Generators vor der Gleichrichtung.
5 :	... die unterschiedliche Periodendauer der 3 Spannungen, die in der Ständerwicklung des Drehstromgenerators erzeugt werden.

Energieversorgung

Generator (10/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

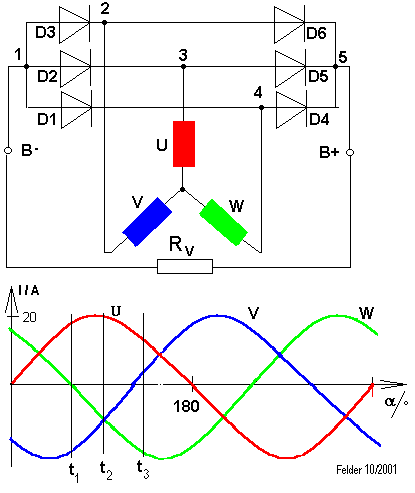

Nr.:10	Aus dem Diagramm ist genau eine der fünf Aussagen ablesbar. Welche?

1 :	Die Spannung U1 eilt der Spannung U3 um 33ms voraus.
2 :	In der Zeit von t1 bis t2 dreht sich der Klauenpolläufer des Generators genau um 90 Grad.
3 :	Die Periodendauer dieser Spannung ist 66ms.
4 :	Die Spannung zwischen jeder Phase und dem Nullleiter beträgt 40V.
5 :	Die Zeit zwischen t1 und t2 beträgt genau 33ms.

Energieversorgung

Generator (11/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:11	Welche Stromart fließt beim Laden des Akkus in der Ladeleitung vom Generator zur Batterie?
1 :	Gleichstromimpulse
2 :	Welliger Gleichstrom.
3 :	Dreiphasenwechselstrom.
4 :	Sinusförmiger Gleichstrom.
5 :	Wechselstrom mit drehzahlabhängiger Frequenz.

Energieversorgung

Generator (12/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:12	Wie sind die Komponenten geschaltet, die die Selbsterregungsspannung des Generators erzeugen?
1 :	Nebenschlussschaltung
2 :	Dreieckschaltung
3 :	Gemischte Schaltung
4 :	Reihenschaltung
5 :	Sternschaltung

Energieversorgung

Generator (13/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:13	Welche Aussage über die Ladung einer 12 V-Kraftfahrzeugbatterie ist richtig?
1 :	Der Drehstromgenerator schaltet sich ab, wenn die Kraftfahrzeugbatterie voll geladen ist.
2 :	Wenn die Nennkapazität der Kraftfahrzeugbatterie erreicht ist, wird durch den Regler die Drehstromgeneratorspannung abgeregelt.
3 :	Die Kraftfahrzeugbatterie begrenzt durch ihren Innenwiderstand den Ladestrom des Drehstromgenerators.
4 :	Wenn die Generatorspannung so groß ist wie die Ruhespannung des Akkus, fließt der maximale Ladestrom.
5 :	Der Regler verhindert, daß die Generatorspannung die Gasungsspannung von ca. 14,4 V erreicht.

Energieversorgung

Generator (14/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:14	Welches Bauteil einer Drehstrom-Lichtmaschine erzeugt das Erregerfeld mit?
1 :	die Dreiphasenwicklung.
2 :	eine der 3 Ständerwicklungen.
3 :	der Klauenpol.
4 :	der Stator.
5 :	das Ständerblechpaket

Energieversorgung

Generator (15/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:15	Die Zahl 35 in der Typbezeichnung K1 R 14V 35/80A gibt an, dass ...
1 :	... bei einer Generatordrehzahl von 3500/min maximal 80A abgegeben werden können
2 :	... die Nenndrehzahl 3500/min beträgt.
3 :	... der Strom bei 2/3 Nenndrehzahl 35A beträgt.
4 :	... 2/3 der Nenndrehzahl 3500/min betragen.
5 :	... der maximale Generatorstrom bei 1500/min 35A beträgt.

Energieversorgung

Generator (16/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

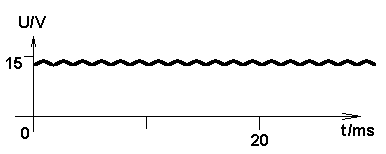

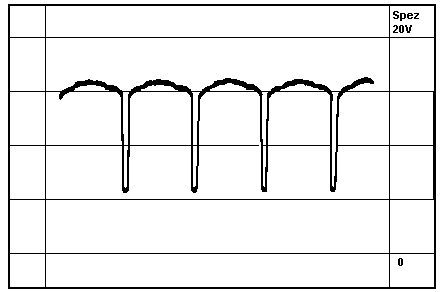

Nr.:16	Welche Beobachtung wird man machen können, wenn man eins der folgende Geräte an diese Spannung anschliesst?

1 :	Ein Gleichstrommotor dreht sich nicht.
2 :	Eine Glühlampe an dieser Spannungsquelle erzeugt störende Helligkeitsschwankungen (Flackern).
3 :	Im Radio hört man einen störenden Pfeifton.
4 :	Ein AC - Voltmeter zeigt etwa 15V an.
5 :	Eine angeschlossene entladene Batterie wird mit einer solchen Spannung nicht geladen.

Energieversorgung

Generator (17/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:17	Die Generatorkontrolllampe ist angeschlossen zwischen den Klemmen ...

1 :	... 15 und 61
2 :	... D- und 31
3 :	... D+ und DF
4 :	... DF und 15
5 :	... 61 und Masse (31)

Energieversorgung

Generator (18/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:18	Spannungsregler haben bei Generatoren die Aufgabe, ...

1 :	... den Generator bei allen Drehzahlen vor Überlastung zu schützen.
2 :	... die Strombelastung des Generators zu regeln.
3 :	... das Überschreiten der Reglerspannung nur bei hohen Antriebsdrehzahlen zu verhindern.
4 :	... die Generatorspannung nicht zu klein und nicht zu groß werden zu lassen.
5 :	... im gesamten Drehzahl- und Lastbereich für eine annähernd konstante Spannung zu sorgen.

Energieversorgung

Generator (19/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

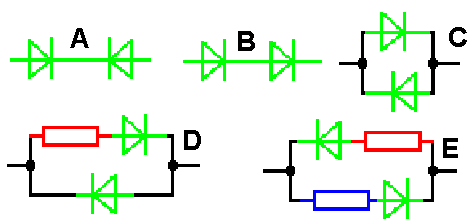

Nr.:19	Welche der angegebenen Schaltungen spielt im Zusammenhang mit der Vorerregung eine wichtige Rolle?

1 :	E
2 :	D
3 :	B
4 :	C
5 :	A

Energieversorgung

Generator (20/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:20	Die vom Generator abgegebene Spannung wird geregelt, indem ...
1 :	... der Ladestrom zur Batterie abgedrosselt wird.
2 :	... der Strom in der Erregerwicklung geändert wird.
3 :	... ein Widerstand in der Ladeleitung je nach Spannung verändert wird.
4 :	... man die Spannung zwischen D+ und D- am Regler ändert.
5 :	... die Generatordrehzahl bei zu hoher Spannung gesenkt wird.

Energieversorgung

Generator (21/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:21	Welche Regelart stellt der elektronische Spannungsregler dar?
1 :	Knickregler
2 :	Dreipunktregler
3 :	Neigeregler
4 :	Phasenregler
5 :	Zweipunktregler

Energieversorgung

Generator (22/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

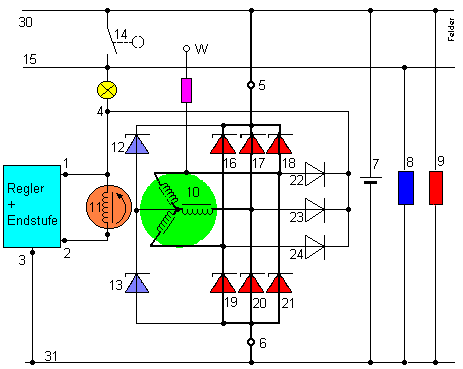

Nr.:22	Zwischen den Punkten 2 und 3 ...

1 :	... fliesst der Strom nie von 3 nach 2.
2 :	... fliesst der Strom nie von 2 nach 3.
3 :	... fliesst bei ZÜNDUNG AUS kein Strom.
4 :	... fliesst bei ZÜNDUNG EIN mehr Strom als zwischen den Punkten 9 und 10.
5 :	... können beide Stromrichtungen vorkommen, natürlich nicht gleichzeitig.

Energieversorgung

Generator (23/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:23	Was verstehen Sie bei der Generatorbezeichnung unter dem Begriff Imax.?
1 :	Imax. ist der maximale Strom eines Generators, den er abgeben kann, ohne dabei Schaden zu nehmen.
2 :	Imax. ist eine Teilleistung, sie wird von der Anzahl der Dauerverbraucher bestimmt.
3 :	Imax. ist die Höchstspannung des Generators.
4 :	Imax. ist die höchstzulässige Belastung des Generators bei einer Drehzahl von 6000/min
5 :	Imax. ist der Nennstrom des Generators, der auf dem Typenschild angegeben ist.

Energieversorgung

Generator (24/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:24	Wie wirkt sich der Masseschluß am Anschluß DF aus?

1 :	Läufer entregt (kurzgeschlossen), keine Ladung
2 :	Läufer voll erregt, aber ungeregelt
3 :	Generatorkontrolle leuchtet.
4 :	Betriebsverhalten ohne auffallende Merkmale
5 :	Regler wird zerstört.

Energieversorgung

Generator (25/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:25	EMK (im Zusammenhang mit Generatoren) ist die Abkürzung für ...
1 :	Elektromagnetische Koerzitivkraft.
2 :	Elektronischer-Multi-Kontroller
3 :	Elektro-Mechanik.
4 :	Elektromechanische Kraftantriebe.
5 :	Elektromotorische Kraft.

Energieversorgung

Generator (26/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

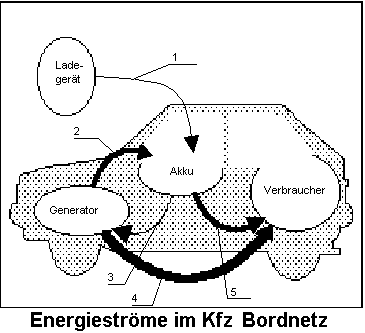

Nr.:26	Die Pfeilbreite in der Abbildung soll ein Mass für den jeweiligen Energiestrom sein. Welche Aussage gilt dann?

1 :	Es fehlt noch ein Pfeil von den Verbrauchern zum Akku.
2 :	Pfeil 3 ist im Verhältnis zu den anderen zu dünn gezeichnet.
3 :	Pfeil 1 muss man nur bei Taxen und Einsatzfahrzeugen berücksichtigen.
4 :	Ohne regelmäßige Nutzung des Ladegeräts muss der Pfeil 5 etwa halb so dünn wie Pfeil 2 sein.
5 :	Die Gesamtanlage ist dann optimal, wenn im Alltagsbetrieb die Pfeile 4 und 5 gleich dick sind.

Energieversorgung

Generator (27/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:27	Das mit der Nummer 4 gekennzeichnete Teil ...

1 :	... besteht aus Kupfer.
2 :	... besteht aus einer Leichtmetalllegierung.
3 :	... besteht aus Weicheisen.
4 :	... besteht aus Kunststoff.
5 :	... besteht aus Stahl.

Energieversorgung

Generator (28/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:28	Wenn man mit dieser Demonstrationsanlage den Generatorstrom (IG) messen will, muss man auch folgende Verbindung herstellen:

1 :	Pin 25 -> Pin 5 und Pin 6 -> Leiste 31
2 :	Pin 26 -> Pin 5 und Pin 6 -> Pin 25.
3 :	Pin 26 -> Pin 5 und Pin 6 -> Pin 27.
4 :	Pin 25 -> Pin 5 und Pin 6 -> Leiste 30.
5 :	Pin 12 -> Pin 5 und Pin 6 -> Leiste 30.

Energieversorgung

Generator (29/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:29	Bei einem Drehstromgenerator wird der Verbraucherstrom begrenzt durch ...
1 :	... den als Verbraucher wirkenden Akku.
2 :	... die im Ständer mit dem Strom stärker werdende Gegeninduktionsspannung.
3 :	... das Stromregelelement im Regler.
4 :	... das Überspannungsschutzgerät.
5 :	... eine Z-Diode im Regler.

Energieversorgung

Generator (30/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:30	Welche Beobachtung können Sie machen, wenn alle Komponenten richtig angeschlossen sind?

1 :	Immer wenn die Batterie entladen wird, leuchtet die Generatorkontrolllampe.
2 :	Bei steigendem Erregerstrom sinkt die Generatorspannung.
3 :	Bei steigender Motordrehzahl und gleichem Verbraucherstrom steigt der Erregerstrom.
4 :	Der Ladestrom ist immer kleiner als der Generatorstrom.
5 :	Der Erregerstrom beträgt bis zu 12A.

Energieversorgung

Generator (31/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:31	Drehstromgeneratoren benötigen in der Regel eine Vorerregung, damit ...
1 :	... die Schwellenspannung der Dioden schon bei niedriger Generatordrehzahl erreicht wird.
2 :	... die Generatorkontrolllampe arbeiten kann.
3 :	... der Generator nicht überlastet wird.
4 :	... die Ständerwicklung später erregt wird.
5 :	... die Ständerwicklung früher erregt wird.

Energieversorgung

Generator (32/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:32	Die Generatorkontrolllampe zeigt einen Lichtschein, wenn ...
1 :	... die Generatorspannung mindestens 3V kleiner ist als die Akkuspannung.
2 :	... der Generator den Akku lädt.
3 :	... die Generatorstromstärke nicht ausreicht, alle eingeschalteten Verbraucher zu bedienen.
4 :	... unabhängig vom Ladungspotential.
5 :	... der Akku bei ungünstigen Betriebsverhältnissen entladen wird.

Energieversorgung

Generator (33/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:33	Wie kann das Ladeamperemeter (IL) (0A : Zeiger in Mittelstellung) geschaltet sein, damit es Akkuladung / -entladung anzeigt?

1 :	12 -> 3 und 4-> 30
2 :	21 -> 4 und 3 -> 15
3 :	21 -> 4 und 3 -> 31
4 :	30 -> 4 und 3 -> 15
5 :	32 -> 3 und 31 -> 4

Energieversorgung

Generator (34/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:34	Das Erregermagnetfeld in Drehstromgeneratoren ist ein ...
1 :	... Dauer- und Elektromagnetfeld, die sich addieren.
2 :	... Elektromagnetfeld.
3 :	... Weicheisen-Ankerfeld.
4 :	... Wechselmagnetfeld
5 :	... Dauermagnetfeld.

Energieversorgung

Generator (35/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:35	In welchem Fall liefert der Akku Energie an den Generator?

1 :	Zündung EIN
2 :	Zündung AUS, Radio AN
3 :	Regler defekt
4 :	Wenn die Batteriespannung während der Fahrt höher als die Generatorspannung ist.
5 :	Eine der Erregerdioden defekt (Durchgang)

Energieversorgung

Generator (36/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:36	Der Thyristor im Überspannungsschutzgerät hat die Aufgabe ...
1 :	... DF mit D- kurzzuschließen.
2 :	... B+ mit 61 kurzzuschließen.
3 :	... D+ mit D- über Widerstände zu überbrücken.
4 :	... DF mit D+ kurzzuschließen.
5 :	... B+ mit D- kurzzuschließen.

Energieversorgung

Generator (37/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:37	Zum Zeitpunkt t1 ...

1 :	... ist der Strom durch D2 genau so groß wie der Strom durch D5.
2 :	... Durch Teil Nr 1 fließt mehr Strom als durch Teil Nr. 6.
3 :	... fließt durch den Verbraucher Rv ein Strom von etwa 38A.
4 :	... fließt durch die Wicklung V etwa doppelt so viel Strom wie durch die Wicklung U.
5 :	... fließt weder durch die Diode D1 noch durch die Diode D2 Strom.

Energieversorgung

Generator (38/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:38	Welchen Vorteil hat der Drehstromgenerator NICHT?
1 :	Die Leistungsabgabe erfolgt bereits bei Leerlauf
2 :	Im Generatorregler ist ein Rückstromschalter nicht erforderlich
3 :	Er ist verschleißarm, hat große Betriebssicherheit und geringe Wartung
4 :	Der erzeugte Drehstrom braucht nicht in Gleichstrom umgewandelt werden
5 :	Die Strom-Drehzahl-Kennlinie steigt zunächst steil an.

Energieversorgung

Generator (39/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:39	Die drei Ständerwicklungen sind mit einem Ende im Sternpunkt des Generators zusammengeschaltet. Diese Schaltungsart bezeichnet man als ...
1 :	... gemischte Sternschaltung
2 :	... Sternpunkt-Wechselspannungsverkettung.
3 :	... Dreieckschaltung.
4 :	... Starschaltung.
5 :	... Sternschaltung.

Energieversorgung

Generator (40/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:40	In einem elektronischen Generator-Regler arbeitet der Transistor als ...
1 :	Schalter.
2 :	Rückstromsperre.
3 :	Überlastungsschutz.
4 :	Korrekturelement.
5 :	Potentiometer

Energieversorgung

Generator (41/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:41	Die Ständerwicklung bei einem Drehstromgenerator hat ...
1 :	... Klauenpolhälften.
2 :	... eine Erregerwicklung.
3 :	... zwei Einzelwicklungen.
4 :	... Schleifringe
5 :	... drei Einzelwicklungen.

Energieversorgung

Generator (42/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:42	Welche Aussage ist richtig?

1 :	Teil Nr 1 ist die Ständerwicklung des Generators.
2 :	Durch Teil Nr 1 fließt mehr Strom als durch Teil Nr. 6.
3 :	Auch bei abgeschaltetem Motor erzeugt Teil Nr 1 einen geringen Restmagnetismus.
4 :	In Teil Nr 1 tritt bei Volllast eine große Wärmeentwicklung auf.
5 :	Durch Teil 1 fließt im Durchschnitt weniger Strom als durch Teil 8.

Energieversorgung

Generator (43/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:43	Welche Aussage ist richtig?

1 :	Zum Zeitpunkt t3 ist der Gesamtstrom durch die Wicklungen U und V größer als der Strom durch die Wicklung W.
2 :	Es gibt keinen Zeitpunkt, wo durch mehr als 3 Dioden gleichzeitig Strom fließt.
3 :	ZUm Zeitpunkt t2 fließt der Strom von B- durch Rv nach B+.
4 :	Zu manchen Zeitpunkten fließt durch 4 Dioden gleichzeitig Strom.
5 :	Die Einzelströme der 3 Ständerwicklungen addieren sich in diesem Beispiel zu 20A.

Energieversorgung

Generator (44/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:44	Die Frequenz der Wechselspannung eines Generators ist abhängig von ...
1 :	... der Belastung der Maschine bei Höchststrom.
2 :	... dem Erregerstrom der Maschine.
3 :	... der Drehzahl und der Anzahl der Polpaare.
4 :	... der Belastung des Generators durch die Verbraucher
5 :	... der Windungszahl der Feldwicklung.

Energieversorgung

Generator (45/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:45	Die Maßeinheit für Frequenzen (Schwingungen je Zeiteinheit)ist ...
1 :	... Siemens.
2 :	... Pascal.
3 :	... Hertz.
4 :	... s.
5 :	... REM.

Energieversorgung

Generator (46/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:46	Aus dem Diagramm lässt sich ermitteln, dass ...

1 :	... die Frequenz 600 Hz beträgt.
2 :	... die Restwelligkeit mehr als 3V beträgt.
3 :	... es sich bei diesem Signal um eine reine Wechselspannung handelt.
4 :	... die Periodendauer dieses Signals etwa 20ms beträgt.
5 :	... es sich um eine Wechselspannung von etwa 14V Scheitelwert handelt.

Energieversorgung

Generator (47/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:47	Welche Funktion hat die Klemme W des Generators?

1 :	Klemme W wird bei Bedarf zur Funkentstörung des Generators genutzt.
2 :	Die Klemme W liefert eine pulsierende Gleichspannung, die bestimmte Drehzahlmesser auswerten können.
3 :	An Klemme W wird der Kühlwasserzusatzwärmer (Dieselfahrzeuge) angeschlossen.
4 :	Die Klemme W dient als Wartungs- u. Diagnoseanschluss, um die Generatorfunktionen zu testen.
5 :	An der Klemme W kann man einen Wechselstromverbraucher anschliessen.

Energieversorgung

Generator (48/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:48	Die Spannung zwischen den Punkten 6 und 8 ...

1 :	... ist etwas kleiner als die Batteriespannung bei ZÜNDUNG EIN.
2 :	... ist gleich der Batteriespannung, wenn der Motor läuft.
3 :	... ist viel kleiner als die Batteriespannung bei ZÜNDUNG EIN.
4 :	... ist kleiner als 3V, wenn die Generatorkontrollampe leuchtet.
5 :	... ist 0V bei ZÜNDUNG AUS.

Energieversorgung

Generator (49/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:49	Wenn die Generatorkontrollampe bei ZÜNDUNG EIN hell leuchtet, ...

1 :	... so sind die Dioden in Ordnung.
2 :	... fließt durch Punkt 2 kein Strom.
3 :	... dann fliesst ein Strom von mindestens 1A.
4 :	... so kann die Feldwicklung keine Windungsunterbrechung haben.
5 :	... beträgt die Spannung zwischen Punkt 4 und Masse etwa 6V.

Energieversorgung

Generator (50/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:50	Unter Imax eines Generators versteht man ...
1 :	... eine der Angaben auf dem Typenschild des Generators.
2 :	... die maximale Drehzahl des Generators, ohne dabei Schaden zu nehmen.
3 :	... ist eine Teilleistung, sie wird von der Anzahl der Dauerverbraucher bestimmt.
4 :	... ist die Höchstspannung des Generators.
5 :	... ist der Belastungsstrom eines Generators, den er abgeben kann, ohne dabei Schaden zu nehmen.

Energieversorgung

Generator (51/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:51	Kfz-Drehstromgeneratoren erzeugen zunächst einmal ...
1 :	... gleichphasigen Wechselstrom.
2 :	... einphasigen Wechselstrom.
3 :	... dreiphasigen Gleichstrom.
4 :	... dreiphasige Wechselspannung.
5 :	... einphasige Gleichspannung.

Energieversorgung

Generator (52/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:52	Ein Transistorregler arbeitet nach folgendem Prinzip:
1 :	Er bildet im Verbraucherstromkreis einen veränderlichen Widerstand.
2 :	Ein Transistor steuert ein Potentiometer an, das die Generatorspannung konstant hält
3 :	Er begrenzt die Drehzahl des Generators.
4 :	Er beeinflusst durch sich schnell wiederholendes Ein- und Ausschalten eines Transistors den Erregerstrom.
5 :	Ein vom Transistor angesteuertes Relais schaltet die Erregerspannung an und ab.

Energieversorgung

Generator (53/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:53	Welche Aussage über die Dioden von Lichtmaschinen ist korrekt?
1 :	Die Dioden kühlen den Luftstrom des Lüfterrads ab.
2 :	Die Diodenplatte wird an die Wasserkühlung angeschlossen.
3 :	Die Dioden müssen nicht gekühlt werden.
4 :	Die Wärme der Dioden wird durch Metallbleche abgeleitet, die im Luftstrom gekühlt werden.
5 :	Die Wärmeleistung der Dioden ist gleich Diodenstrom mal 1,4V

Energieversorgung

Generator (54/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:54	Als Wirkungsgrad bezeichnet man das Verhältnis von ...
1 :	... abgeführter Energie / zugeführter Energie.
2 :	... zugeführter Leistung / abgeführter Leistung.
3 :	... Erregerstrom / Arbeitsstrom.
4 :	... Drehmoment / Drehzahl.
5 :	... Raddrehzahl / Seitenwellendrehzahl.

Energieversorgung

Generator (55/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:55	Zwischen welchen Klemmen ist die Generatorkontrolllampe angeschlossen?
1 :	Zwischen Klemme D+ und DF.
2 :	Zwischen Klemme D- und 31
3 :	Zwischen Klemme 15 und D+.
4 :	Zwischen Klemme DF und 15.
5 :	Zwischen Klemme D+ und 31.

Energieversorgung

Generator (56/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

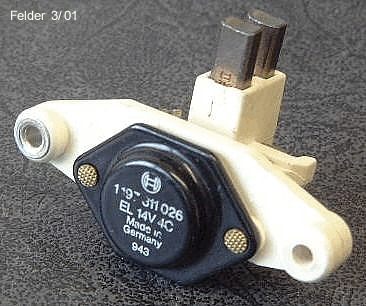

Nr.:56	Die Anschlüsse 1, 2 und 3 dieses Reglers heissen (Reihenfolge beachten)...

1 :	... DF, D+, D-
2 :	... D+, DF, D-.
3 :	... D+, 61, D-.
4 :	... 61, D-, DF.
5 :	... D-, D+, DF.

Energieversorgung

Generator (57/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:57	Dieser Regler ...

1 :	... beeinflusst den Durchgang von Punkt 4 zur Ankerwicklung.
2 :	... holt sich Istwerte der Spannung von Anschluss 2 und 3.
3 :	... erhöht den durch den Anker fliessenden Strom, wenn die Drehzahl sinkt.
4 :	... misst als Eingangsgrösse die Batteriespannung.
5 :	... wirkt als Verstärker für den Erregerstrom.

Energieversorgung

Generator (58/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:58	Die Komponente Nr.10 des Generators nennt man ...

1 :	... Ständerwicklung.
2 :	... Erregerwicklung.
3 :	... Sternwicklung.
4 :	... Feldwicklungen
5 :	... Ankerwicklung.

Energieversorgung

Generator (59/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:59	Der Vorerregerstromkreis verläuft in der angegebenen Reihenfolge über folgende Punkte:

1 :	13-1-2-3-8-10-9-14
2 :	8-3-2-7-6
3 :	13-1-2-7-6-10-9-14
4 :	13-1-4-11-12-5-7-6-10-9-14
5 :	8-3-2-1-13-14-9-10

Energieversorgung

Generator (60/60 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

Nr.:60	Das Oszillogramm der Generatorspannung zeigt ...

1 :	... die Unterbrechung von Thyristoren.
2 :	... an, dass der Regler defekt ist.
3 :	... an, dass mindestens eine Diode defekt ist.
4 :	... das Normalbild eines intakten Generators.
5 :	... den periodischen Spannungsverlust während des Regelvorgangs.

Lösungen
Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös
1	3	2	2	3	4	4	1	5	4	6	1	7	5	8	5	9	4	10	5	11	2	12	5	13	5	14	3	15	5	16	3	17	1	18	5	19	3	20	2
21	5	22	5	23	1	24	2	25	5	26	4	27	3	28	5	29	2	30	4	31	1	32	1	33	5	34	1	35	1	36	3	37	5	38	4	39	5	40	1
41	5	42	5	43	2	44	4	45	3	46	1	47	2	48	1	49	4	50	5	51	4	52	4	53	4	54	1	55	3	56	2	57	3	58	1	59	3	60	3

Inhaltsverzeichnis

Prüfungsaufgaben Kraftfahrzeugmechatroniker

Energieversorgung

Generator

Die Z-Diode im Transistorregler eines K1-Generators arbeitet als ...

Über die Schleifringe und Kohlebürsten des Drehstromgenerators wird der ...

Um Überspannungen zu vermeiden, müssen selbsterregte Generatoren ...

Welche der angebotenen Regeln gilt für Drehstrom?

Welche Aussage ist richtig?

Um diese Demonstrationsanlage funktionsfähig zu machen, müssen auf jeden Fall auch folgende Verbindungen hergestellt werden:

Welche Voraussetzung für den Einbau eines zusätzlichen Stromverbrauchers muss gewährleistet sein?

Welche Aussage über die abgebildete Prinzipschaltung eines elektronischen Reglers ist richtig?

Das Diagramm zeigt ...

Aus dem Diagramm ist genau eine der fünf Aussagen ablesbar. Welche?

Welche Stromart fließt beim Laden des Akkus in der Ladeleitung vom Generator zur Batterie?

Wie sind die Komponenten geschaltet, die die Selbsterregungsspannung des Generators erzeugen?

Welche Aussage über die Ladung einer 12 V-Kraftfahrzeugbatterie ist richtig?

Welches Bauteil einer Drehstrom-Lichtmaschine erzeugt das Erregerfeld mit?

Die Zahl 35 in der Typbezeichnung K1 R 14V 35/80A gibt an, dass ...

Welche Beobachtung wird man machen können, wenn man eins der folgende Geräte an diese Spannung anschliesst?

Die Generatorkontrolllampe ist angeschlossen zwischen den Klemmen ...

Spannungsregler haben bei Generatoren die Aufgabe, ...

Welche der angegebenen Schaltungen spielt im Zusammenhang mit der Vorerregung eine wichtige Rolle?

Die vom Generator abgegebene Spannung wird geregelt, indem ...

Welche Regelart stellt der elektronische Spannungsregler dar?

Zwischen den Punkten 2 und 3 ...

Was verstehen Sie bei der Generatorbezeichnung unter dem Begriff Imax.?

Wie wirkt sich der Masseschluß am Anschluß DF aus?

EMK (im Zusammenhang mit Generatoren) ist die Abkürzung für ...

Die Pfeilbreite in der Abbildung soll ein Mass für den jeweiligen Energiestrom sein. Welche Aussage gilt dann?

Das mit der Nummer 4 gekennzeichnete Teil ...

Wenn man mit dieser Demonstrationsanlage den Generatorstrom (IG) messen will, muss man auch folgende Verbindung herstellen:

Bei einem Drehstromgenerator wird der Verbraucherstrom begrenzt durch ...

Welche Beobachtung können Sie machen, wenn alle Komponenten richtig angeschlossen sind?

Drehstromgeneratoren benötigen in der Regel eine Vorerregung, damit ...

Die Generatorkontrolllampe zeigt einen Lichtschein, wenn ...

Wie kann das Ladeamperemeter (IL) (0A : Zeiger in Mittelstellung) geschaltet sein, damit es Akkuladung / -entladung anzeigt?

Das Erregermagnetfeld in Drehstromgeneratoren ist ein ...

In welchem Fall liefert der Akku Energie an den Generator?

Der Thyristor im Überspannungsschutzgerät hat die Aufgabe ...

Zum Zeitpunkt t1 ...

Welchen Vorteil hat der Drehstromgenerator NICHT?

Die drei Ständerwicklungen sind mit einem Ende im Sternpunkt des Generators zusammengeschaltet. Diese Schaltungsart bezeichnet man als ...

In einem elektronischen Generator-Regler arbeitet der Transistor als ...

Die Ständerwicklung bei einem Drehstromgenerator hat ...

Welche Aussage ist richtig?

Welche Aussage ist richtig?

Die Frequenz der Wechselspannung eines Generators ist abhängig von ...

Die Maßeinheit für Frequenzen (Schwingungen je Zeiteinheit)ist ...

Aus dem Diagramm lässt sich ermitteln, dass ...

Welche Funktion hat die Klemme W des Generators?

Die Spannung zwischen den Punkten 6 und 8 ...

Wenn die Generatorkontrollampe bei ZÜNDUNG EIN hell leuchtet, ...

Unter Imax eines Generators versteht man ...

Kfz-Drehstromgeneratoren erzeugen zunächst einmal ...

Ein Transistorregler arbeitet nach folgendem Prinzip:

Welche Aussage über die Dioden von Lichtmaschinen ist korrekt?

Als Wirkungsgrad bezeichnet man das Verhältnis von ...

Zwischen welchen Klemmen ist die Generatorkontrolllampe angeschlossen?

Die Anschlüsse 1, 2 und 3 dieses Reglers heissen (Reihenfolge beachten)...

Dieser Regler ...

Die Komponente Nr.10 des Generators nennt man ...

Der Vorerregerstromkreis verläuft in der angegebenen Reihenfolge über folgende Punkte:

Das Oszillogramm der Generatorspannung zeigt ...

Lösungen
