Widerstandsschaltungen (1/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

2

Nr.:1	In der Heckscheibe sind 15 Heizleitungen parallel geschaltet. Die Heizleistung beträgt insgesamt 180W. Was gilt dann?
1 :	Der Gesamtwiderstand der Heckscheibenheizung beträgt 1 Ohm.
2 :	Der Widerstand jedes einzelnen Heizdrahtes beträgt 12 Ohm.
3 :	Der Gesamtstrom durch alle Heizdrähte beträgt 12A.
4 :	Jeder einzelne Heizdraht liegt an einer Spannung von 0,8V
5 :	Durch jeden einzelnen Heizdraht fließt ein Strom von 1,5A.

Widerstandsschaltungen (2/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:2	In dieser Schaltung sind lauter gleichartige Lampen verbaut. Welche Behauptung stimmt?

1 :	Alle Lampen leuchten gleich hell.
2 :	Lampe A leuchtet am schwächsten.
3 :	Lampe A leuchtet am hellsten.
4 :	Die Lampen B und C leuchten gleich hell und heller als alle anderen.
5 :	Die Lampen A,B und C leuchten gleich hell. Die Lampen D, E, F und G leuchten auch gleich hell, aber dunkler als A, B und C.

Widerstandsschaltungen (3/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

3

Nr.:3	Wenn der 5 Ohm- Widerstand plötzlich durchbrennt, ...

1 :	... zeigt A6 mehr Strom an als vorher.
2 :	... wird der Akku nicht mehr so stark belastet wie vorher.
3 :	... zeigt A4 die Summe aus A2 und A3 an.
4 :	... zeigt A1 0A an.
5 :	... fließt durch A2 weniger Strom als vorher.

Widerstandsschaltungen (4/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

3

Nr.:4	Die beiden 12V 1W Lampen werden zum Dimmen über einen von variablen Vorwiderstand (R= 10 Ohm...1 kOhm) angeschlossen. Wenn Licht eingeschaltet ist ...

1 :	... fließt durch jede Lampe höchstens 53mA Strom.
2 :	... ist der Spannungsverlust am Vorwiderstand höchstens 8,3V.
3 :	... ist der Strom durch F17 mindestens 11mA.
4 :	... liegt der Gesamtwiderstand dieser Schaltung je nach Stellung des Vorwiderstands zwischen 50 Ohm und 850 Ohm.
5 :	... bekommen die beiden Lampen eine Spannung von mindestens 2,5V.

Widerstandsschaltungen (5/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

Nr.:5	Folgende Aussage gilt bei dieser Schaltung:

1 :	Es handelt sich um eine Parallelschaltung
2 :	An den unterschiedlichen Stellen dieses Stromkreises kann man mindestens 2 verschiedene Spannungen messen.
3 :	Dieser Plan zeigt eine Reihenschaltung.
4 :	An den unterschiedlichen Stellen dieses Stromkreises kann man mindestens 5 verschiedene Stromstärken messen.
5 :	Die 4 Widerstände bilden eine gemischte Schaltung.

Widerstandsschaltungen (6/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

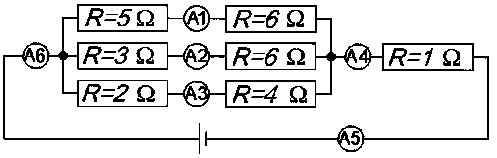

Nr.:6	Welche Instrumente zeigen in diesem Aufbau gleiche Stromstärken an?

1 :	A6, A1, A2
2 :	A1, A2, A3
3 :	A2, A3, A4
4 :	A3, A4, A5
5 :	A4, A5, A6

Widerstandsschaltungen (7/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:7	Wie viele verschieden große Spanungen kann man in dieser Schaltung messen?

1 :	genau eine.
2 :	genau fünf.
3 :	genau zwei.
4 :	genau vier.
5 :	genau drei.

Widerstandsschaltungen (8/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

Nr.:8	Welche Aussage für diese Schaltung (Akkuspannung=12V) ist richtig?

1 :	Der Gesamtstrom beträgt exakt 100mA.
2 :	Der Strom durch den linken 120 Ohm Widerstand ist kleiner als der Strom durch den oberen 0,48kOhm Widerstand.
3 :	Der Gesamtstrom ist größer als 0,5A.
4 :	Durch jeden Widerstand fließt ein Strom von etwa 1/10 A.
5 :	In dieser Schaltung lassen sich insgesamt genau 4 verschieden große Ströme messen.

Widerstandsschaltungen (9/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:9	Für diese Schaltung (Batteriespannung=12V) gilt:

1 :	Man kann nur 3 verschieden große Spannungen messen: Batteriespannung und die Spannungen an den beiden Parallelschaltungen.
2 :	Man kann insgesamt 5 verschieden große Spannungen messen: Batteriespannung und die Einzelspannungen an den Widerständen.
3 :	In dieser Schaltung kan man die Spannungen 12V, 6V, 4V und 3V messen.
4 :	Die Spannung ist überall gleich groß.
5 :	An allen Widerstände misst man die selbe Spannung.

Widerstandsschaltungen (10/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

2

Nr.:10	An einem Fahrzeug ist die Lampe eines Bremslichtes durchgebrannt. Zu welcher Änderung in der Anlage führt das?
1 :	Der Gesamtwiderstand nimmt ab.
2 :	Der Gesamtwiderstand nimmt zu.
3 :	Der Gesamtwiderstand ändert sich nicht.
4 :	Der Gesamtstrom wird größer.
5 :	Der Gesamtsrom bleibt wie er war.

Widerstandsschaltungen (11/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

4

Nr.:11	Für diese Schaltung (Batteriespannung=12V) gilt:

1 :	Man kann genau 5 verschieden große Ströme messen.
2 :	Man kann genau 4 verschieden große Ströme messen.
3 :	Man kann genau 2 verschieden große Ströme messen.
4 :	Man kann genau 3 verschieden große Ströme messen.
5 :	Alle Ströme sind gleich groß

Widerstandsschaltungen (12/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

4

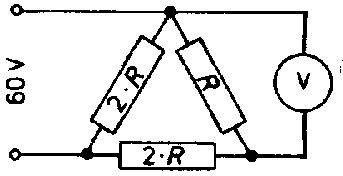

Nr.:12	Das Messgerät zeigt ...

1 :	... 60V.
2 :	... 45V.
3 :	... 30V.
4 :	... 20V.
5 :	... 10V.

Widerstandsschaltungen (13/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:13	Welches Instrument zeigt in diesem Aufbau den kleinsten Strom an?

1 :	A5
2 :	A2
3 :	A3
4 :	A4
5 :	A1

Widerstandsschaltungen (14/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

Nr.:14	Wieviele Leistungsstufen hat diese Gebläseschaltung, wenn man AUS nicht mitzählt.

1 :	4
2 :	2
3 :	3
4 :	1
5 :	5

Widerstandsschaltungen (15/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

3

Nr.:15	Wenn der 5 Ohm- Widerstand plötzlich einen Kurzschluss hat, ...

1 :	... zeigt A1 0A an.
2 :	... wird der Akku nicht mehr so stark belastet wie vorher.
3 :	... zeigt A6 mehr Strom an als vorher.
4 :	... fließt durch A2 weniger Strom als vorher.
5 :	... zeigt A4 die Summe aus A2 und A3 an.

Widerstandsschaltungen (16/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

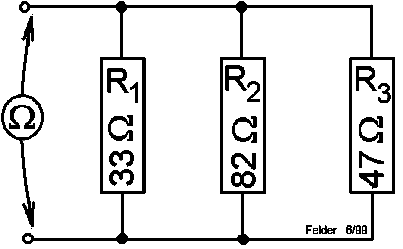

Nr.:16	Bei der Schaltung dieser Ohm´schen Widerstände ...

1 :	... fließt der gleiche Strom durch jeden Teilwiderstand.
2 :	... liegt an jedem Teilwiderstand eine andere Spannung an.
3 :	... ist der Gesamtwiderstand größer als 82 Ohm.
4 :	... liegt der Gesamtwiderstand zwischen 33 Ohm und 82 Ohm.
5 :	... ist der Gesamtwiderstand kleiner als 33 Ohm.

Widerstandsschaltungen (17/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

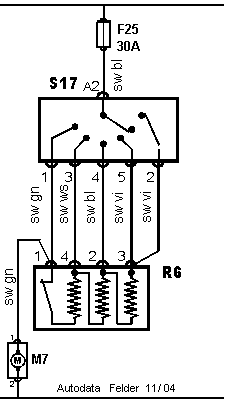

Nr.:17	Welche Aussage gilt für die Gebläseschaltung?

1 :	Die drei Widerstände im Bauteil R6 sind parallel geschaltet.
2 :	Bei entsprechender Stellung von S17 fließt durch die schwarz-weiße Leitung mehr Strom als durch die schwarz-grüne.
3 :	Mehr als 20A fließt in keinem Fall.
4 :	In der stärksten Gebläsestufe muss der Strom durch alle Widerstände fließen.
5 :	Wenn S17 nach Pin 4(Schalterausgang) durchschaltet, läuft das Gebläse in seiner zweitschwächsten Stufe.

Widerstandsschaltungen (18/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

2

Nr.:18	Für diese Schaltung (Batteriespannung=12V) gilt:

1 :	Man kann genau 4 verschieden große Ströme messen.
2 :	Man kann genau 5 verschieden große Ströme messen.
3 :	Man kann genau 3 verschieden große Ströme messen.
4 :	Man kann genau 2 verschieden große Ströme messen.
5 :	Alle Ströme sind gleich groß

Widerstandsschaltungen (19/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

4

Nr.:19	Nehmen Sie an, die Nenndaten des Gebläsemotors seien 12V, 240W. Welche Widerstände müssen eingebaut werden für eine etwa gleichmäßige Leistungsabstufung (60W, 120W, 180W, 240W)?

1 :	Widerstände je 2 Ohm
2 :	Widerstände je 1 Ohm
3 :	Widerstände je 0,5 Ohm
4 :	Widerstände je 0,2 Ohm
5 :	Widerstände je 0,1 Ohm

Widerstandsschaltungen (20/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

3

Nr.:20	Was passiert, wenn L3 durchbrennt (abgesehen davon, dass L3 erlischt)?

1 :	L1 und L5 leuchten dunkler als vorher, L2, L4, L6 heller.
2 :	L4 leuchtet gar nicht mehr, die anderen Lampen genau so hell wie vorher.
3 :	L1 und L5 leuchten heller als vorher, L2, L4, L6 dunkler.
4 :	alle anderen Lampen leuchten so hell weiter wie vorher.
5 :	alle anderen Lampen werden etwas dunkler.

Lösungen
Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös
1	2	2	5	3	3	4	3	5	1	6	5	7	5	8	1	9	5	10	2	11	4	12	4	13	5	14	1	15	3	16	5	17	5	18	2	19	4	20	3
