Aufgaben


br>br>
Komfort- u. Sicherheitssysteme Klimaanlage   (1/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:1

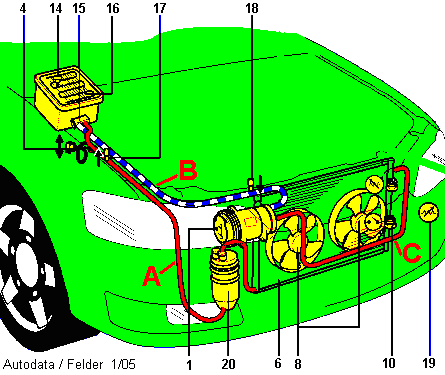

In welcher Antwort wird der Zustand des Kältemittels in der Leitung B richtig beschrieben?

1 : gasförmig, hoher Druck, heiß

2 : flüssig, hoher Druck, warm

3 : flüssig, niedriger Druck, kalt

4 : gasförmig, niedriger Druck, kalt

5 : flüssig,hoher Druck, kalt



Komfort- u. Sicherheitssysteme Klimaanlage   (2/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:2

Das Kältemittel der Klimaanalge besteht oft aus einer Mischung aus:

1 : Kontrastmittel, Frostschutzmittel, Kältemittel R12

2 : Kompressorenöl, Kontrastmittel, Frostschutzmittel

3 : Kältemittel R134a, Kompressoröl, Kontrastmittel

4 : Frostschutzmittel, Kältemittel R12, Korrosionsschutzadditive

5 : Kältemittel R12, Korrosionsschutzadditive, Kompressoröl



Komfort- u. Sicherheitssysteme Klimaanlage   (3/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:3

Warum muss die Klimaanlage regelmäßi gewartet werden?

1 : Das Kältemittel diffundiert mit der Zeit und muss aufgefüllt werden.

2 : Das Kältemittel wird mit der Zeit aggresiv und greift die Komponenten des Kreislaufs an.

3 : Das Kältemittel ist stark hygroskopisch und zieht Wasser aus der Umgebung an.

4 : Die Wartung ist eine regelmäßige Einnahmequelle für den Betrieb.

5 : Das Kältemittel oxidiert, erhöht seinen Siedepunkt und wird somit unbrauchbar.



Komfort- u. Sicherheitssysteme Klimaanlage   (4/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:4

Wer ist berechtigt, die Klimaanlage zu warten?

1 : Der Betriebsinhaber

2 : Der Meister

3 : Jeder Kfz-Mechaniker /-Mechatroniker

4 : Wer einen besonderen Sachkundenachweis erlangt hat.

5 : Jeder



Komfort- u. Sicherheitssysteme Klimaanlage   (5/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:5

In welchem Zustand gelangt das Kältemittel in den Kompressor?

1 : gasförmig, kalt, hoher Druck

2 : flüssig, etwa Umgebungstemperatur, niedriger Druck

3 : gasförmig, warm, hoher Druck

4 : flüssig, warm, niedriger Druck

5 : gasförmig, niedriger Druck, etwa Umgebungstemperatur



Komfort- u. Sicherheitssysteme Klimaanlage   (6/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:6

Die Klappenmotoren M104, M106, M112, M113 und M126 ...

1 : ... bekommen über die gelbe Multiplexleitung ihr individuelles Steuersignal.

2 : ... werden alle gleichzeitig betätigt.

3 : ... werden über Masse ein- und ausgeschaltet.

4 : ... haben jeweils drei Anschlüsse: Masse (br), Rechtslauf(rt) und Linkslauf(ge).

5 : ... können gegenseitig vertauscht werden, wobei die Anlagenfunktion erhalten bleibt.



Komfort- u. Sicherheitssysteme Klimaanlage   (7/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:7

Wozu benötigt ein Kühlerlüftermotor Elektronik?

1 : Dieser Motor überwacht sich selbst (Temperatur und Bürstenverschleiß).

2 : Dieser Motor ist ein bürstenloser elektronisch kommutierter Gleichstrommotor, der 3 Anschlüsse und Elektronik benötigt.

3 : Dieser Motor kann damit selbstständig entscheiden, wann er arbeiten soll.

4 : Dieser Motor kann seine Drehrichtung eigenständig ändern.

5 : Dieser Motor hat die Leistungsendstufe direkt angebaut, so dass A35 nur ein Steuersignal senden muss.



Komfort- u. Sicherheitssysteme Klimaanlage   (8/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:8

In welcher Antwort sind die Teile der Klimaanlage richtig benannt?

1 : 16:Verdampfer, 15:Expansionsventil, 20:Kondensator, 18:Temperaturfühler Niederdruck

2 : 20:Flüssigkeitsbehälter, 6:Kondensator, 17:Serviceanschluss Niederdruck, 14:Temperaturfühler Verdampfer

3 : 8:Kühlergebläse, 15:Verdampfer, 19:Außentemperaturfühler, 1:Kältemittelkompressor

4 : 18:Serviceanschluss Niederdruck, 10:Temperaturschalter Kühlergebläse, 4:Druckschalter, 1:Kompressorkupplung

5 : 4:Druckanzeige, 8:Motorlüfter, 17:Serviceanschluss, 20:Flüssigkeitsbehälter / Trockner



Komfort- u. Sicherheitssysteme Klimaanlage   (9/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:9

Welche Eigenschaften muss das Kältemittel einer Klimaanlage haben?

1 : hoher Siedepunkt, niedriger Schmelzpunkt, chemisch träge

2 : niedriger Siedepunkt, chemisch träge, ozonschichtverträglich

3 : hoher Schmelzpunkt, chemisch aktiv, preisgünstig.

4 : niedriger Schmelzpunkt, komprimierbar, nicht ätzend

5 : unbrennbar, hohe Siedetemperatur, umweltfreundlich



Komfort- u. Sicherheitssysteme Klimaanlage   (10/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:10

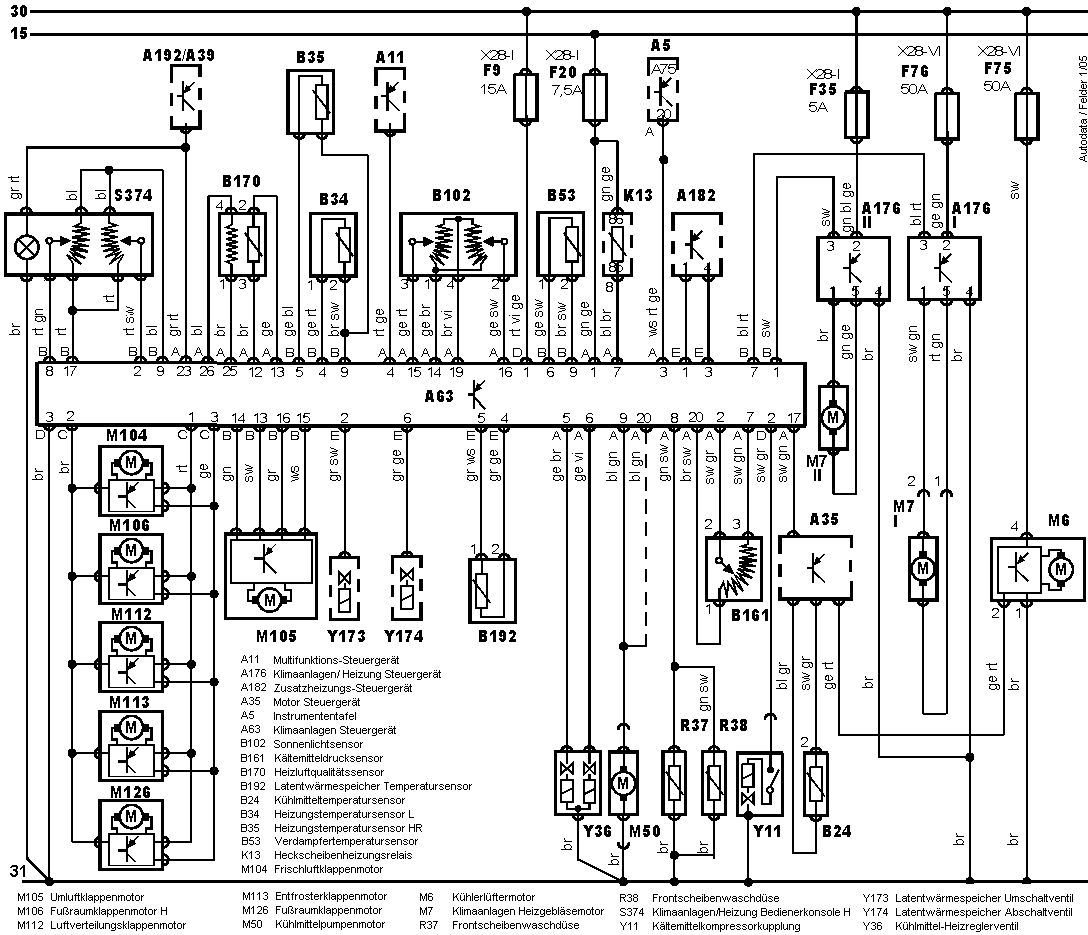

Wie viele Aktoren gehören zu dieser Klimaautomatik?

1 : mehr als 20

2 : weniger als 12

3 : 16 bis 19

4 : 12 bis 15

5 : 20



Komfort- u. Sicherheitssysteme Klimaanlage   (11/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:11

Welche Aussage passt zu der abgebildeten Klimaanlage?

1 : Der Schalter für die Beleuchtung von S374 wurde vergessen einzuzeichnen.

2 : Die Pinbezeichnungen von A63 sind eindeutig.

3 : Das Symbol für den Kältemitteldrucksensor ist streng nach Norm gezeichnet.

4 : Die Heckscheibenheizung hat nichts mit dieser Anlage zu tun.

5 : Die maximale Leistung des Kühlerlüftermotors beträgt 700W.



Komfort- u. Sicherheitssysteme Klimaanlage   (12/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:12

Wie viele direkte Sensoreingänge hat das Steuergerät A63?

1 : 10

2 : 14

3 : 8

4 : 11

5 : 12



Komfort- u. Sicherheitssysteme Klimaanlage   (13/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:13

In welcher Antwort werden ausschließlich Komponenten genannt, die sich im Klimaaggregat unter der Windschutzscheibe befinden?

1 : Strömungsklappen, Entwässerung, Kondensator, Verdampfertemperatursensor

2 : Verdampfer, Heizungswärmetauscher, Gebläse, Temperaturfühler Ausblaseluft

3 : Heizungs-/Klimanalagen-Steuergerät, Luftklappen, Temperatur-Sollwertgeber

4 : Luftführungskanäle, Stellmotoren, Innenraumtemperatursensor

5 : Kompressor, Pollenfilter, Gebläsemotor



Komfort- u. Sicherheitssysteme Klimaanlage   (14/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:14

In welcher Antwort wird die Umlaufrichtung des Kältemittels richtig angegeben?

1 : Leitung A ->...-> Leitung B ->...-> Flüssigkeitsbehälter

2 : Expansionsventil ->...-> Kondensator ->...-> Kompressor

3 : Kompressor ->...-> Serviceanschluss Hochdruck ->...-> Kondensator

4 : Verdampfer ->...-> Serviceanschluss Hochdruck ->...-> Kompressor

5 : Kondensator ->...-> Kompressor ->...-> Expansionsventil



Komfort- u. Sicherheitssysteme Klimaanlage   (15/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:15

In welcher Antwort wird der Zustand des Kältemittels in der Leitung C richtig beschrieben?

1 : flüssig, niedriger Druck, kalt

2 : gasförmig, niedriger Druck, kalt

3 : flüssig, hoher Druck, warm

4 : gasförmig, hoher Druck, heiß

5 : flüssig,hoher Druck, kalt



Komfort- u. Sicherheitssysteme Klimaanlage   (16/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:16

In welcher Antwort wird der Zustand des Kältemittels in der Leitung A richtig beschrieben?

1 : flüssig, hoher Druck, warm

2 : gasförmig, niedriger Druck, heiß

3 : flüssig, niedriger Druck, kalt

4 : gasförmig, hoher Druck, heiß

5 : flüssig,hoher Druck, kalt



Komfort- u. Sicherheitssysteme Klimaanlage   (17/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:17

Wie wird der Kompressor zugeschaltet?

1 : Das Steuergerät schaltet den Elektromotor ein, der den Kompressor antreibt.

2 : Der Kompressor wird angetrieben, wenn der Keilriemen zugeschaltet wird.

3 : Eine elektromagnetische Kupplung stellt den Kraftfluss zwischen Riemenscheibe und Kompressorwelle her.

4 : Klimakompressoren werden über eine Magnetpulverkupplung, die elektrisch geschaltet wird, vom Keilrippenriemen angetrieben.

5 : Der Klimakompressor läuft ständig mit, wenn der Motor arbeitet.



Komfort- u. Sicherheitssysteme Klimaanlage   (18/18 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:18

Mit wie vielen Einzelsteckern ist A63 mit seiner Umgebung verbunden?

1 : 1

2 : 4

3 : 3

4 : 2

5 : 5
